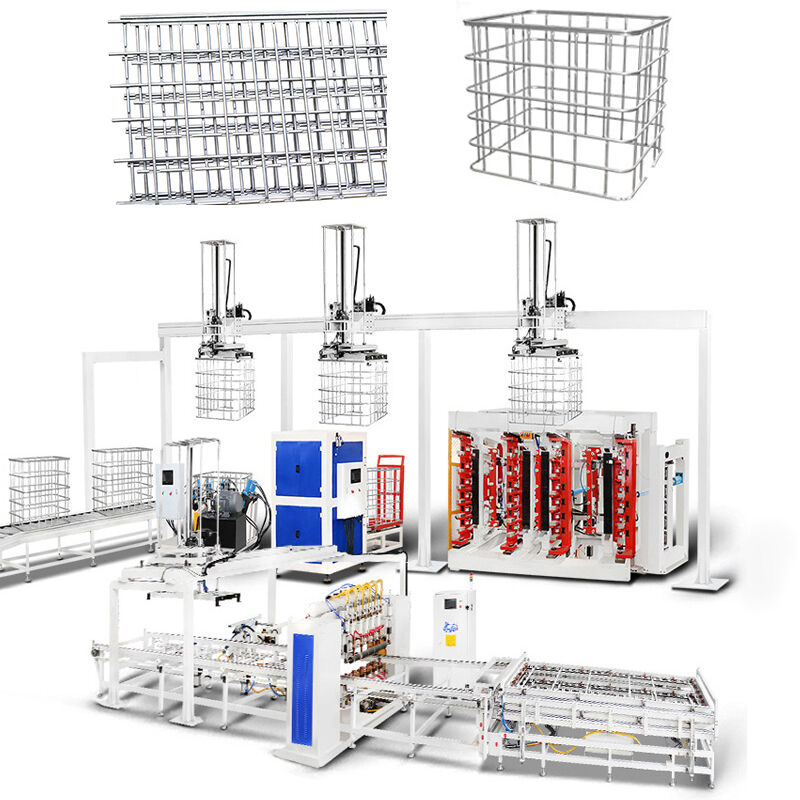

دستگاه تولید قفس IBC کاملاً خودکار
دستگاه تولید خودکار قفس IBC هوآشی نماینده اوج نوآوری در تولید است که فناوری اتوماسیون پیشرفته را با مهندسی دقیق ترکیب میکند تا راهحلی کامل برای تولید قفس کانتینر حجیم میانی (IBC) ارائه دهد. این سیستم پیشرفته مواد خام را از طریق یک فرآیند کاملاً یکپارچه و خودکار به قفسهای IBC با کیفیت بالا تبدیل میکند که کیفیت استثنایی، حداکثر کارایی و صرفهجویی قابل توجه در هزینه را تضمین میکند.
ویژگیها و فناوری پیشرفته
خط تولید کاملاً خودکار
- سیستم یکپارچه شامل جوشکاری خودکار، تخلیه مش، خمکاری، قفل کردن، سوراخکاری و پانچ
- نیاز به ۳-۴ اپراتور
- قابلیت عملیات مداوم ۲۴/۷
- نرخ تولید ۸۰ قفس در ساعت
مهندسی دقیق
- چندین سر جوش که به طور همزمان با فناوری CNC برای دقت و سازگاری استثنایی کار میکنند
- ۶-۷ سر جوش برای نتایج یکنواخت
- دقت ابعادی ±۰.۱ میلیمتر
- زمان چرخه ۶۰ ثانیه برای هر قفس
تضمین کیفیت با هوش مصنوعی
- سیستم تشخیص عیب هوشمند که ناهنجاریهای تولید را در لحظه شناسایی و اصلاح میکند
- تنظیم خودکار پارامترها
- نظارت و تجزیه و تحلیل در لحظه
- کنترل کیفیت مداوم
قاب اصلی جوش
چهار مجموعه ترانسفورماتور MF شش مجموعه الکترود جوش را تنظیم میکنند و از کیفیت جوش بهینه برای هر نقطه جوش اطمینان حاصل میکنند. تکنیک جوشکاری به سبک پیانوی دو طرفه به طور قابل توجهی فرآیند جوشکاری را تسریع میکند. هر مش فلزی را میتوان در عرض یک دقیقه تکمیل کرد. طراحی شامل سیلندرهای هوای بالا و پایین برای تضمین موقعیت جوش مسطح است. علاوه بر این، الکترودهای جوش دارای طراحی پیچی هستند که دوام را با هر بار استفاده افزایش میدهد.

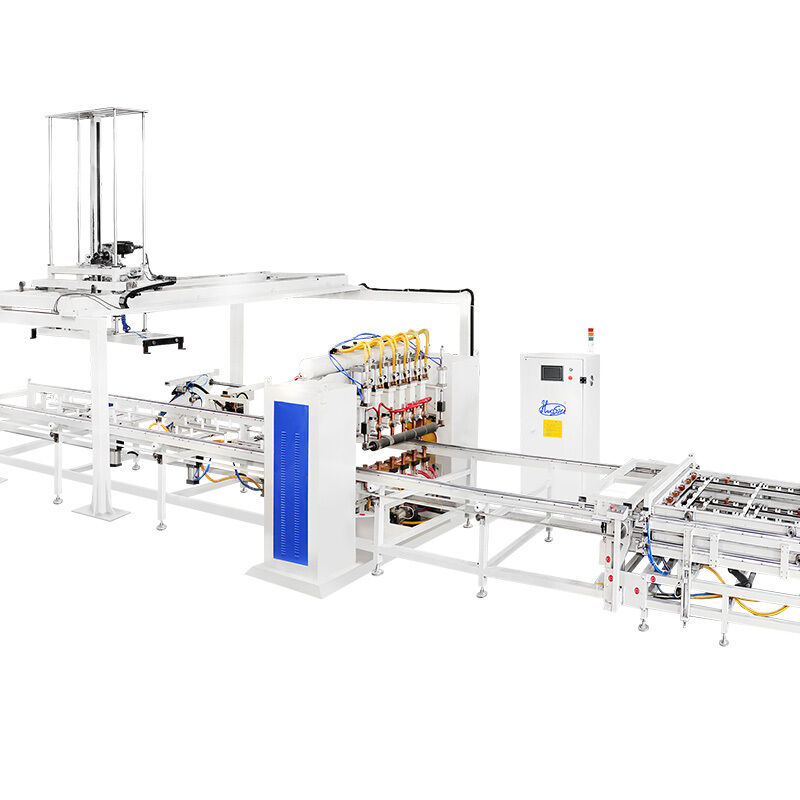

دستگاه جوش خودکار قاب IBC شش سر
سیستم قدرت جوش دارای چهار مجموعه منبع تغذیه پیشرفته MF DC است که امکان جوشکاری همزمان در شش نقطه مختلف را فراهم میکند. فیدر دو لایه فیکسچر کارایی عملیاتی را افزایش میدهد - در حالی که یک فیکسچر به طور فعال درگیر جوشکاری است، دیگری میتواند مواد را به طور یکپارچه بارگیری کند.
مش لوله مسطح و کیفیت جوش محکم
دستگاه جوش لولهها را به یک پیکربندی مش مسطح متمایز تبدیل میکند و از جوشهایی با استحکام بینظیر و کیفیت قوی اطمینان حاصل میکند. فرآیند جوشکاری در حدود ۶۰ ثانیه به طور موثر تکمیل میشود.

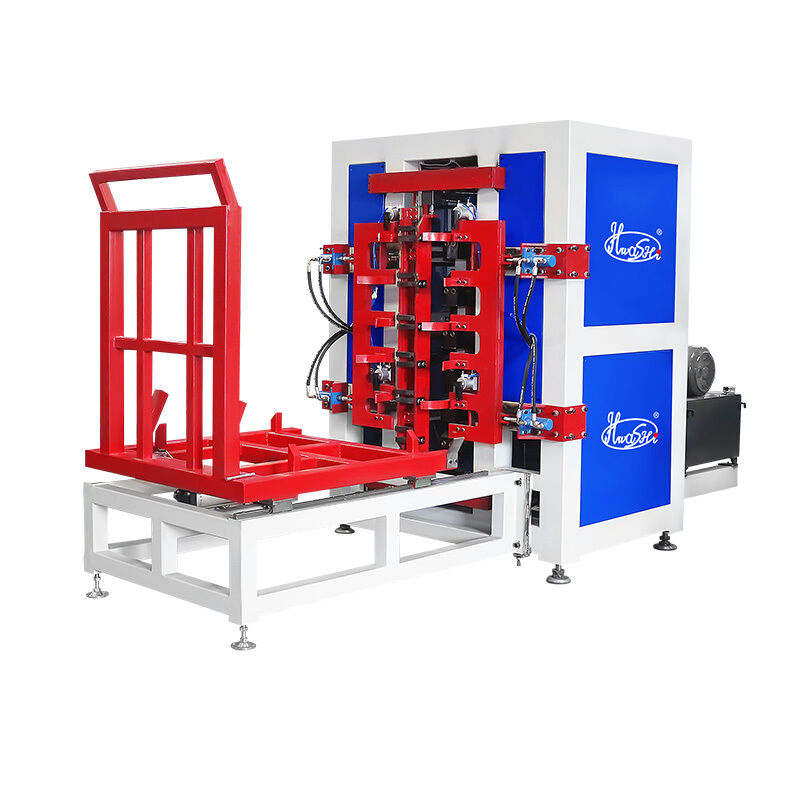

دستگاه خمکاری قاب IBC عمودی دو ایستگاهه
دستگاه خمکاری قاب قفس IBC دو ایستگاهه، دقت بالا در خمکاری، عملیات پایدار و کارایی قابل توجه را تضمین میکند. دستگاه خمکاری مش مسطح را در حدود ۲۰-۲۵ ثانیه به یک قاب مربع دقیق تبدیل میکند.
ویژگیهای تیر خمکاری
- تیر خمکاری پردازش شده با CNC، زوایای خمکاری دقیق را تضمین میکند
- هر قالب روی تیر خمکاری را میتوان حدود ۳ میلیمتر به بالا و پایین تنظیم کرد تا دامنه خمکاری افزایش یابد
- طراحی قالب ۱۲۰ درجه، هر زاویه خمکاری را صافتر میکند
ساختار قاب خمکاری
قاب دستگاه دارای طراحی مستطیلی محکم با ستونهای فولادی ضخیمتر و پنل پوشش دربشکل است که استحکام و پایداری استثنایی را تضمین میکند.
ایستگاه فشار هیدرولیک
دستگاه خمکاری IBC که به طور خاص برای خمکاری مشهای مخزن پالت طراحی شده است، آنها را به قابهای مستطیلی با ابعاد دقیق (۱۲۰۰±۵ میلیمتر)*(۱۰۰۰±۵ میلیمتر) شکل میدهد.
دستگاه قفل قاب قفس IBC
به عنوان یک واحد منسجم با دقت استثنایی در درج، استحکام قفل قوی، و ترکیبی یکپارچه از پایداری و کارایی، با دقت ساخته شده است.
کارایی و کیفیت قفل کردن
- بازوی قفلکننده قابل تنظیم متناسب با طرحهای مختلف قفس فلزی IBC
- طراحی هیدرولیک و پنوماتیک، کارایی دستگاه را افزایش میدهد
- مهندسی شده برای اتصال خودکار دو طرف لوله
- قالب قفلکننده هیدرولیک، نقاط قفلکننده محکمی ایجاد میکند تا از ترک خوردگی جلوگیری شود
- ایستگاه فشار هیدرولیک با دستگاه ارسال خودکار، تولید روان را تضمین میکند
دستگاه سوراخکاری و پانچ قاب قفس IBC
برای ایجاد سوراخ روی قاب استفاده میشود تا قاب کامل روی قاب پایه ثابت شود. فرآیند هیدرولیکی حدود ۲۵-۳۰ ثانیه طول میکشد تا تکمیل شود.
کارایی و کیفیت سوراخکاری
- سر پرس با قالب پرس
- ایستگاه هیدرولیک
- پنل موقعیتیابی سر پانچ
- پنل قابل تنظیم چپ-راست، جلو-عقب برای دامنه موقعیتیابی وسیعتر
دستگاه جوش قاب پایه قفس IBC
طراحی ساختار افقی و ۷ سر جوش را برای تکمیل جوشکاری قاب پایه اتخاذ میکند. اپراتور فقط نیاز به بارگیری و تخلیه محصول دارد در حالی که دستگاه جوشکاری خودکار را انجام میدهد.
ویژگیهای محصول
- ساختار افقی با ۷ سر جوش برای جوشکاری قاب پایه
- تخلیه خودکار پالتهای جوش داده شده
- ۳ مجموعه منبع تغذیه MF DC 250KVA برای افزایش کیفیت و نرخ تولید
- مشکل کیفیت جوش ناپایدار ناشی از کار دستی را حل میکند
- نرخ تولید و سطح اتوماسیون بالاتر
مشخصات فنی
| نام محصول |
خط تولید قاب IBC |
سبک |
تک ردیف / دو ردیف |
| حداکثر عرض جوش |
۱200 میلیمتر |
حداکثر طول جوش |
۴۲۵۰ میلیمتر |
| برند |
هوآشی |
رنگ |
آبی/زرد/سفارشی |
| توان مجهز |
۳۵۰ کیلو ولت آمپر / ۴۰۰ کیلو ولت آمپر |
محل تولید |
استان ژجیانگ، چین |
| ولتاژ |
۳ فاز ۳۸۰ ولت |
جنس |
لوله گالوانیزه |
| ضخامت لوله |
۱-۲ میلیمتر |
چرخه وظیفه |
۲۰% |
| قطر لوله |
۱۴-۲۰ میلیمتر |
فرکانس |
۵۰ هرتز / ۶۰ هرتز |
| روش بارگیری لوله |
دستی / ۲ کارگر |
اندازه کابل |
≥۷۰ میلیمتر مربع |
| ظرفیت کاری |
۳۵۰-۴۵۰ (۴۸۰-۵۵۰) قطعه / ۸ ساعت |
اندازه لوله هوا |
G1 |
| نیاز به نیروی کار |
۲-۳ کارگر |
اندازه لوله آب |
G1 1/4 |
ویژگیهای سیستم ارسال مخزن
- مناسب برای کارخانههایی که کارگاه دستگاه دمنده و کارگاه قفس را جدا میکنند
- مخازن تست بدون نیاز به مداخله انسانی توسط نوار نقاله به کارگاه قفس منتقل میشوند
- شامل محل قرارگیری قفس IBC خم شده، قفل شده و پانچ شده
- محل نگهداری پالت جوش داده شده
- مسیر مونتاژ خودکار پالت
- جوشکاری پالت
- چرخش قفس و منطقه مونتاژ پالت مسیر ایمن
- محل نگهداری صفحه پالت / تغذیه خودکار
چرا هوآشی را انتخاب کنیم؟
- بیش از ۲۰ سال تجربه در فناوری جوشکاری و اتوماسیون
- دارای گواهینامه ISO 9001 و تأییدیه CE برای استانداردهای کیفیت بینالمللی
- پشتیبانی فنی ۲۴/۷ و خدمات پس از فروش جامع
- راهحلهای قابل تنظیم متناسب با نیازهای تولیدی خاص شما
- آماده برای صنعت ۴.۰ با قابلیتهای ادغام اینترنت اشیا
