ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه

دستگاه جوشکاري قفسه هاي داراي شبكه سيم

دستگاه جوشکاري قفسه هاي داراي فولاد با سرعت بالا

Place of Origin:

China

نام تجاری:

HWASHI

گواهی:

CE/CCC/ISO

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

Electricity:

Three-phase four wires 380V±10%

Power cable:

120mm²，400A

Control method:

PLC

Effective welding width:

1200mm

Effective welding length:

1200mm

Automatic moving speed:

200-500mm/s adjustable

Automatic wire filling range:

Line wire: 400-1200mm，wire diameter: 2-6mm

Automatic wire filling system number:

2 sets

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

1 set

قیمت

قابل مذاکره

Packaging Details

sea worthy wooden package

Delivery Time

7-30 working days after received your payment

Payment Terms

L/C, T/T

Supply Ability

50 sets per month

محصولات مرتبط

ویدیو

HWASHI اتوماتیک سیم میش پانل قفس جوش ماشین ساخت خط برای سیم میش جوش

بهترین قیمت رو بدست بیار

ویدیو

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم

بهترین قیمت رو بدست بیار

ویدیو

دستگاه جوش نقطه ای فولاد سیم میش یخچال دستگاه جوش نقطه ای چند نقطه ای قفسه سیم

بهترین قیمت رو بدست بیار

ویدیو

ماشین جوش خودکار چند نقطه ای برای قفسه های سیم یخچال و شبکه های فولادی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

+8613380655800

marketing@hwashi.com

حالا تماس بگیرید

توضیحات محصول

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه

توضیحات محصول

خط تولیدی جوش طراحی شده برای این پروژه به طور خاص برای تولید سریع سقف پالت های سیم طراحی شده است.این امکان را می دهد تولید کاملا خودکار از براق سیم و سخت کننده. به دست آوردن قطع سیم اتوماتیک، تغذیه، جوش، خم کردن، چرخش، برش لبه ها، تغذیه خودکار سخت کننده، جوش و انباشت محصول نهایی.کل طرح خط فقط به دو اپراتور نیاز داردهمچنین به حل مشکلات عدم ثبات کیفیت و بهره وری پایین مرتبط با عملیات دستی کمک می کند.بهره وری تولید و سطح اتوماسیون به طور قابل توجهی بهبود یافته است.

فرآیند کار

1)سرعت بالا سیم صاف و ماشین برش سیم از سیم کویل قطع خواهد شد،و سپس سیم ها را به سیستم تغذیه سیم برای پر کردن سیم خودکار سیم های متقاطع و سیم های خط بارگذاری کنید.

2) سیم متقاطع و سیستم پر کردن سیم خط به طور خودکار سیم را به موقعیت جوش می دهد.

3) دستگاه جوش به طور خودکار جوش می دهد.

4)بعد از جوش زدن، ربات شبکه را برمی دارد و آن را به ایستگاه برش سیم برای برش لبه ها بار می برد.

5) پس از برش، ربات می تواند شبکه سیم را به خط حمل و نقل برگرداند و آن را به ایستگاه خم کردن منتقل کند.

6) دستگاه خم کردن یک طرف از شبکه را خم می کند.

7)سیستم چرخش، شبکه را می چرخاند و دستگاه خم کردن، یک طرف دیگر شبکه را خم می کند.

8)شبکه سیم به موقعیت جوش سخت کننده (برای پشتیبانی) حرکت می کند

9) بازوی مکانیکی سخت کننده ها را بار می کند و آنها را به طور خودکار به موقعیت جوش متصل می کند.

10) دستگاه جوش رسوب کننده بر اساس نقشه جوش رسوب کننده را انجام می دهد.

11)بعد از جوش، بازوی مکانیکی تخلیه به طور خودکار محصول نهایی را می چرخاند و انباشته می کند.

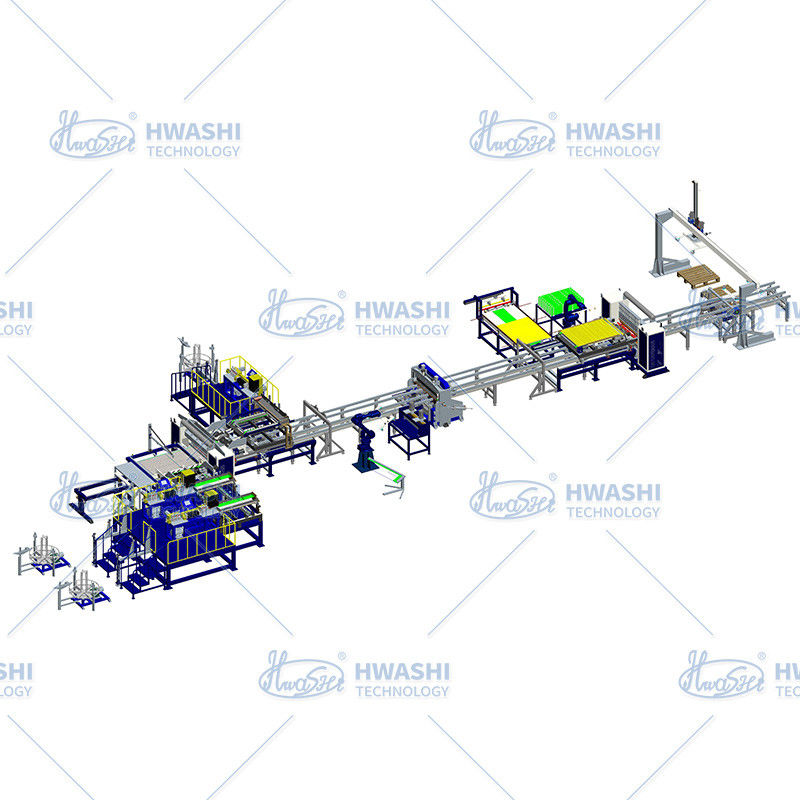

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 1

داده های فنی

پست ها	داده ها
برق	سه فاز چهار سیم 380V ± 10%
کابل برق	120mm2,400A
روش کنترل	PLC
عرض جوش موثر	۱۲۰۰ میلی متر
طول واقعی جوش	۱۲۰۰ میلی متر
سرعت حرکت اتوماتیک	200-500mm/s قابل تنظیم
محدوده پر کردن سیم اتوماتیک	سیم خط: 400-1200mm، قطر سیم: 2-6mm سیم متقاطع: 400-1200mm، قطر سیم: 2-6mm
شماره سیستم پر کردن سیم اتوماتیک	2 مجموعه
ابعاد ماشین	35000mmx8000mm
فشار هوا	0.6MPa
آب خنک کننده	15-25 درجه سانتیگراد

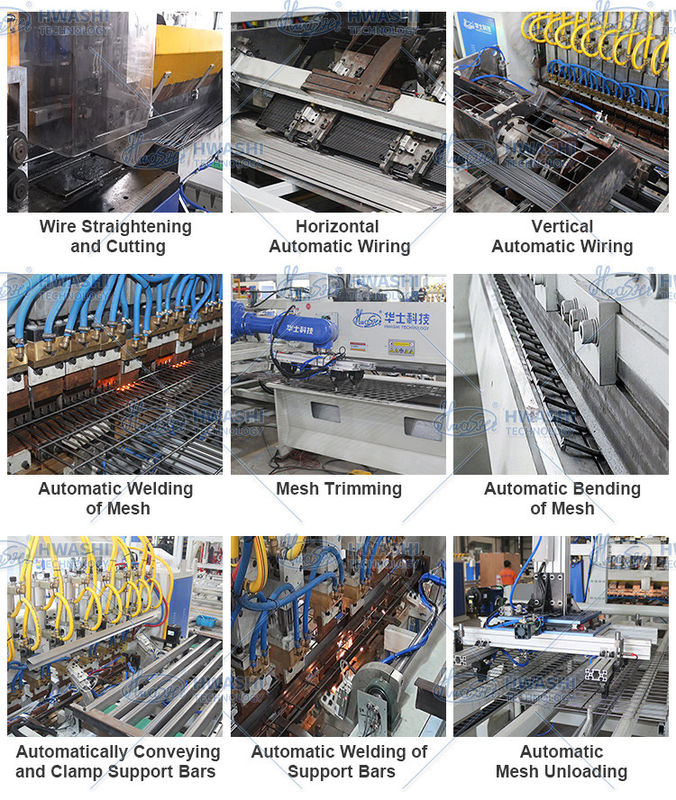

جزئیات ماشین:

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 2

دستگاه برش سیم با سرعت بالا

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 3

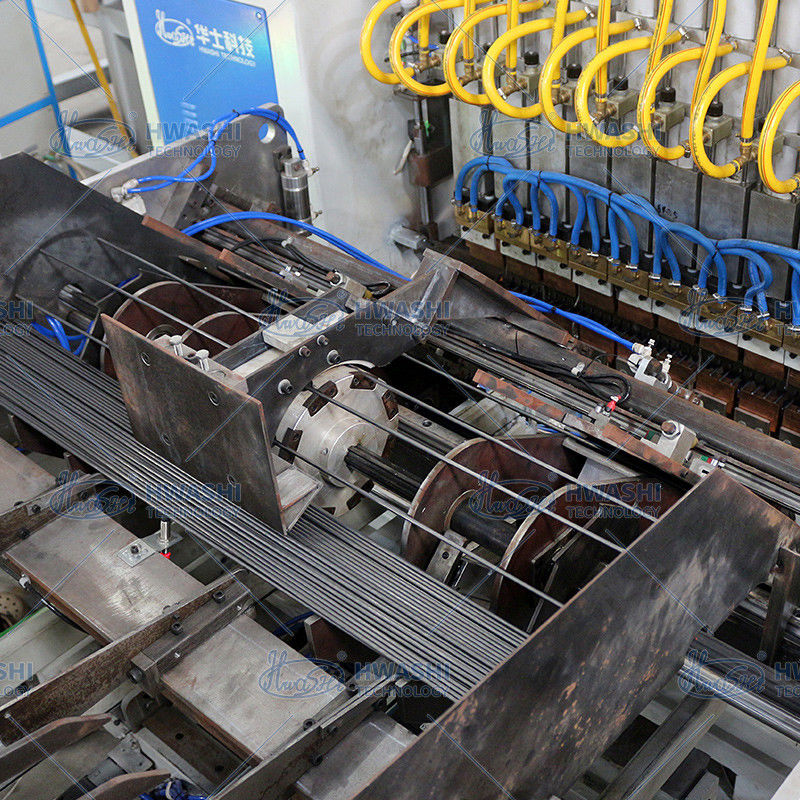

سیستم تغذیه سیم اتوماتیک

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 4

سیستم پر کردن اتوماتیک سیم خط

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 5

سیستم پر کردن خودکار سیم متقاطع

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 6

دستگاه جوش خودکار براق سیم

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 7

ماشين نقليه اتوماتيك شبكه سيم

ربات و ماشین برش سیم

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 9

دستگاه خم کردن براق سیم

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 10

سیستم بارگذاری سخت کننده

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 11

سیستم جوش سخت کننده

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 12

تخلیه و انبار خودکار

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 13

محصول نهایی

ماشین جوش بلند سرعت اتوماتیک برای تولید قفسه های قفسه 14
