ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم

ماشین جوشکاری خودکار پیشرفته,خط تولید قفسه های عرشه با براق سیم,ماشین جوش خودکار قفسه سیم

Wire Mesh Deck Shelving Production Line

Automatic Wire Shelf Welding Machine

محل منبع:

چین

نام تجاری:

HWASHI

گواهی:

CE/CCC/ISO

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

برق:

سه فاز چهار سیم 380V±10%

کابل برق:

120 میلی متر مربع، 400 آمپر

روش کنترل:

PLC

عرض جوش موثر:

۱۲۰۰ میلی متر

طول جوش موثر:

۱۲۰۰ میلی متر

سرعت حرکت خودکار:

200-500mm/s قابل تنظیم

محدوده پر کردن سیم اتوماتیک:

سیم خط: 400-1200mm، قطر سیم: 2-6mm

شماره سیستم پرکن سیم اتوماتیک:

2 مجموعه

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

قابل مذاکره

جزئیات بسته بندی

بسته چوبي با ارزش دريايي

زمان تحویل

7-30 روز کاری پس از دریافت پرداخت شما

شرایط پرداخت

L/C، T/T

قابلیت ارائه

50 مجموعه در ماه

محصولات مرتبط

ویدیو

دستگاه جوش نقطه ای فولاد سیم میش یخچال دستگاه جوش نقطه ای چند نقطه ای قفسه سیم

بهترین قیمت رو بدست بیار

ویدیو

ماشین جوش خودکار چند نقطه ای برای قفسه های سیم یخچال و شبکه های فولادی

بهترین قیمت رو بدست بیار

ویدیو

تجهیزات خودکار جوشکاری شبکه فولادی هواشی

بهترین قیمت رو بدست بیار

ویدیو

ماشین جوشکاری نقطه ای کنترل شده توسط CNC Hwashi برای تولید ریک سیم یخچال با حجم بالا

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

+8613380655800

marketing@hwashi.com

حالا تماس بگیرید

توضیحات محصول

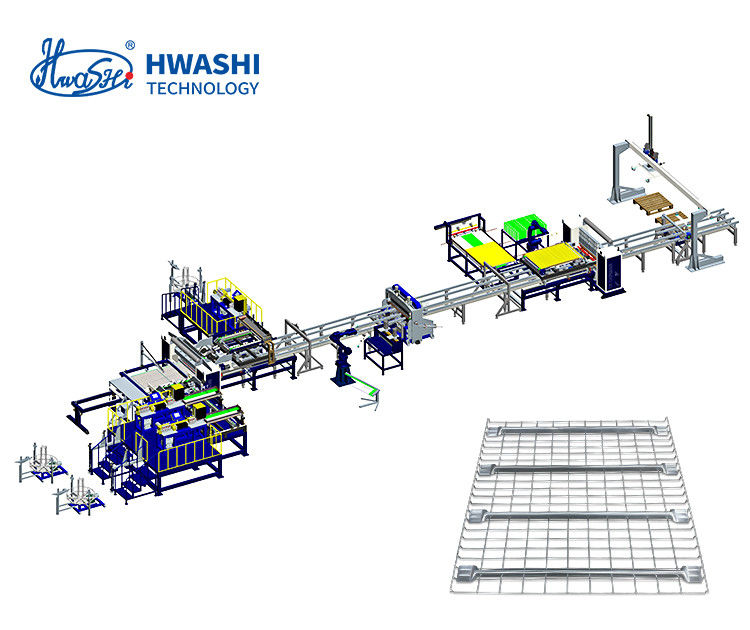

ماشین جوشکاری خودکار پیشرفته برای خط تولید قفسه های قفسه های شبکه سیم ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 0

توضیحات محصول

خط تولیدی جوش طراحی شده برای این پروژه به طور خاص برای تولید سریع سقف پالت های سیم طراحی شده است.این امکان را می دهد تولید کاملا خودکار از براق سیم و سخت کننده. به دست آوردن قطع سیم اتوماتیک، تغذیه، جوش، خم کردن، چرخش، برش لبه ها، تغذیه خودکار سخت کننده، جوش و انباشت محصول نهایی.کل طرح خط فقط به دو اپراتور نیاز داردهمچنین به حل مشکلات عدم ثبات کیفیت و بهره وری پایین مرتبط با عملیات دستی کمک می کند.بهره وری تولید و سطح اتوماسیون به طور قابل توجهی بهبود یافته است.

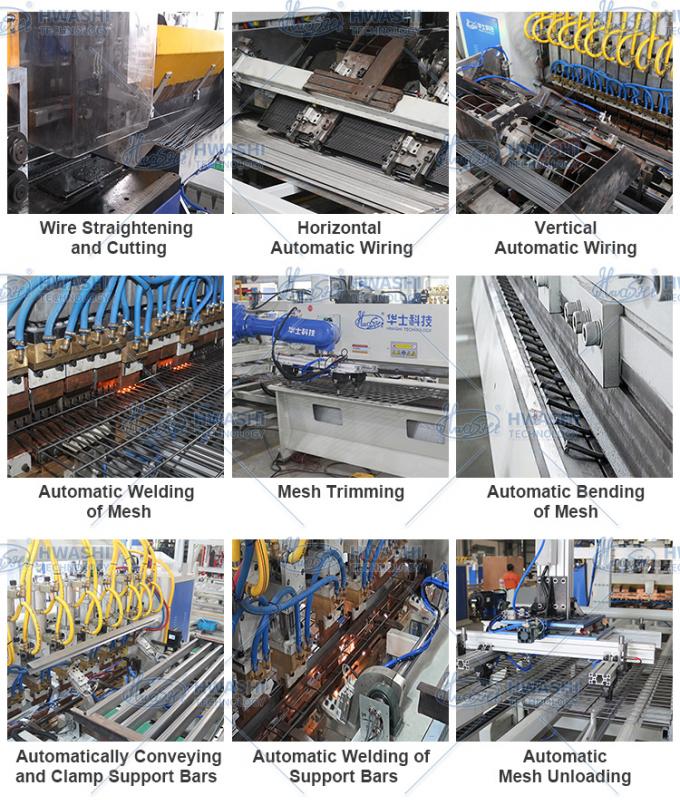

فرآیند کار

1)سرعت بالا سیم صاف و ماشین برش سیم از سیم کویل قطع خواهد شد،و سپس سیم ها را به سیستم تغذیه سیم برای پر کردن سیم خودکار سیم های متقاطع و سیم های خط بارگذاری کنید.

2) سیم متقاطع و سیستم پر کردن سیم خط به طور خودکار سیم را به موقعیت جوش می دهد.

3) دستگاه جوش به طور خودکار جوش می دهد.

4)بعد از جوش زدن، ربات شبکه را برمی دارد و آن را به ایستگاه برش سیم برای برش لبه ها بار می برد.

5) پس از برش، ربات می تواند شبکه سیم را به خط حمل و نقل برگرداند و آن را به ایستگاه خم کردن منتقل کند.

6) دستگاه خم کردن یک طرف از شبکه را خم می کند.

7)سیستم چرخش، شبکه را می چرخاند و دستگاه خم کردن، یک طرف دیگر شبکه را خم می کند.

8)شبکه سیم به موقعیت جوش سخت کننده (برای پشتیبانی) حرکت می کند

9) بازوی مکانیکی سخت کننده ها را بار می کند و آنها را به طور خودکار به موقعیت جوش متصل می کند.

10) دستگاه جوش رسوب کننده بر اساس نقشه جوش رسوب کننده را انجام می دهد.

11)بعد از جوش، بازوی مکانیکی تخلیه به طور خودکار محصول نهایی را می چرخاند و انباشته می کند.

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 1

داده های فنی

پست ها	داده ها
برق	سه فاز چهار سیم 380V ± 10%
کابل برق	120mm2,400A
روش کنترل	PLC
عرض جوش موثر	۱۲۰۰ میلی متر
طول واقعی جوش	۱۲۰۰ میلی متر
سرعت حرکت اتوماتیک	200-500mm/s قابل تنظیم
محدوده پر کردن سیم اتوماتیک	سیم خط: 400-1200mm، قطر سیم: 2-6mm سیم متقاطع: 400-1200mm، قطر سیم: 2-6mm
شماره سیستم پر کردن سیم اتوماتیک	2 مجموعه
ابعاد ماشین	35000mmx8000mm
فشار هوا	0.6MPa
آب خنک کننده	15-25 درجه سانتیگراد

جزئیات ماشین:

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 2

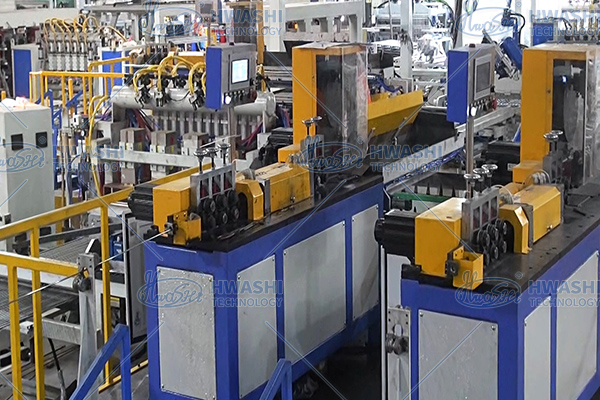

دستگاه برش سیم با سرعت بالا

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 3

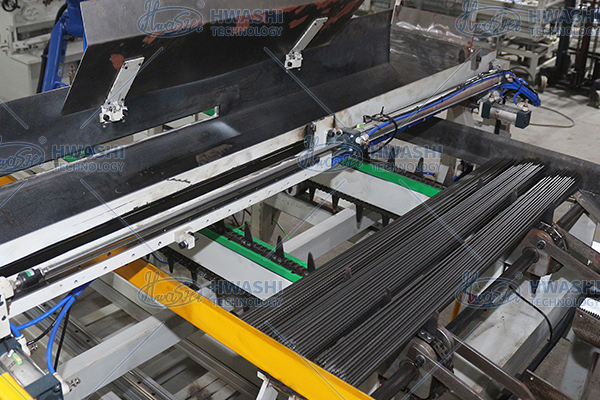

سیستم تغذیه سیم اتوماتیک

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 4

سیستم پر کردن اتوماتیک سیم خط

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 5

سیستم پر کردن خودکار سیم متقاطع

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 6

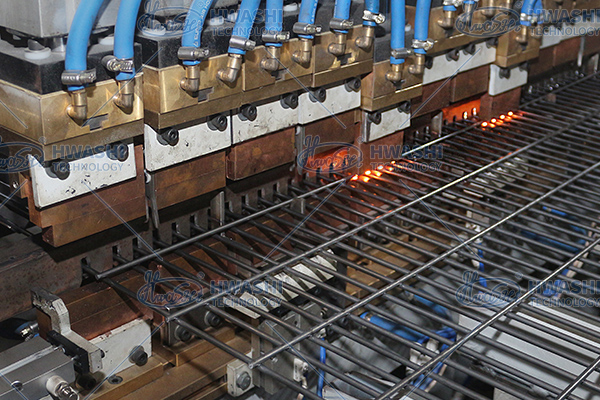

دستگاه جوش خودکار براق سیم

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 7

ماشين نقليه اتوماتيك شبكه سيم

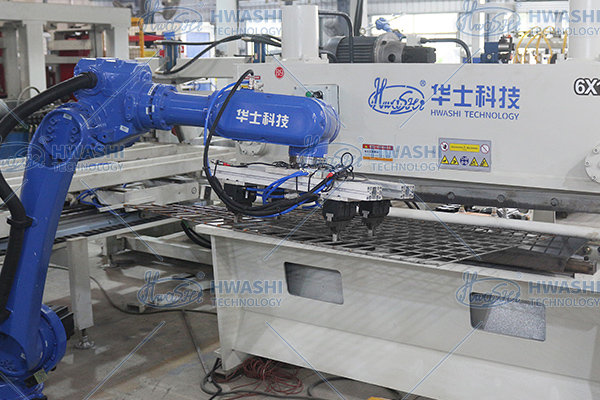

ربات و ماشین برش سیم

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 9

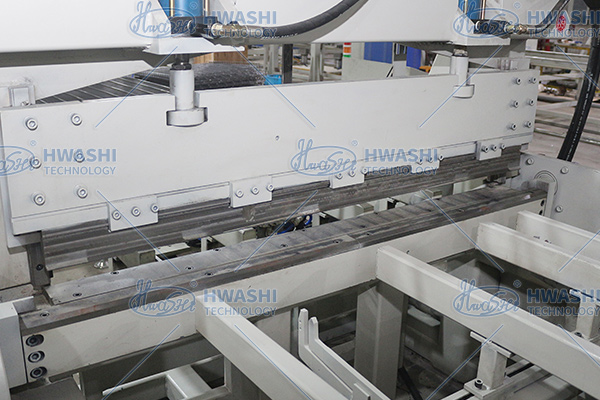

دستگاه خم کردن براق سیم

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 10

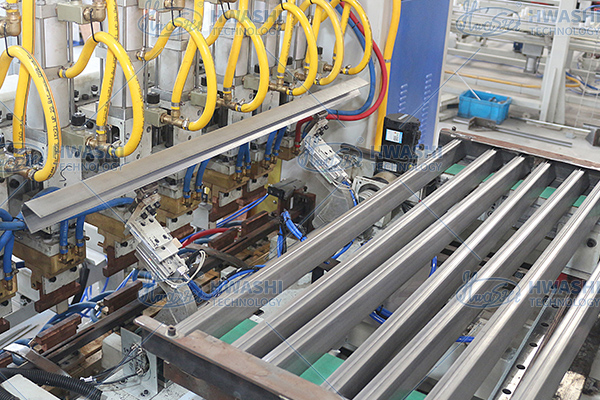

سیستم بارگذاری سخت کننده

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 11

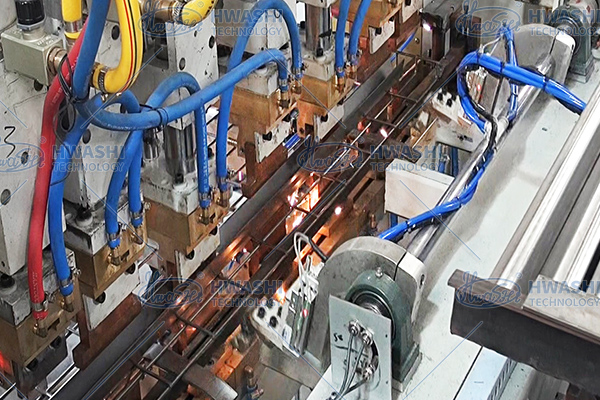

سیستم جوش سخت کننده

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 12

تخلیه و انبار خودکار

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 13

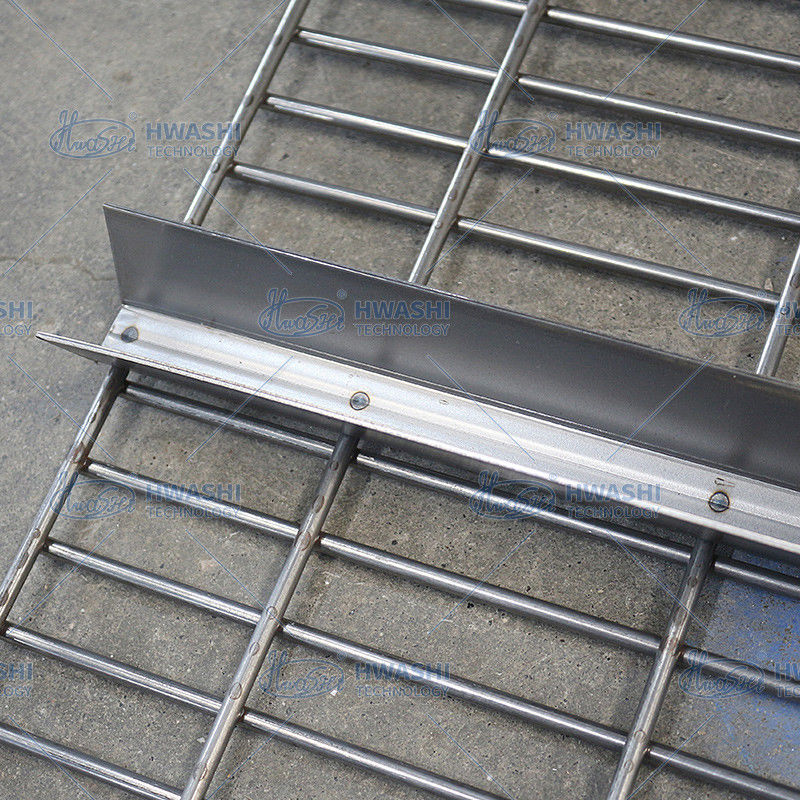

محصول نهایی

ماشین جوشکاری پیشرفته خودکار قفسه سیم برای خط تولید قفسه های عرشه سیم 14
