جوشکار نقطه ای دو سر Hwashi MFDC برای گیره قفل حلقه حلقه بشکه | جوشکاری دقیق دو نقطه ای

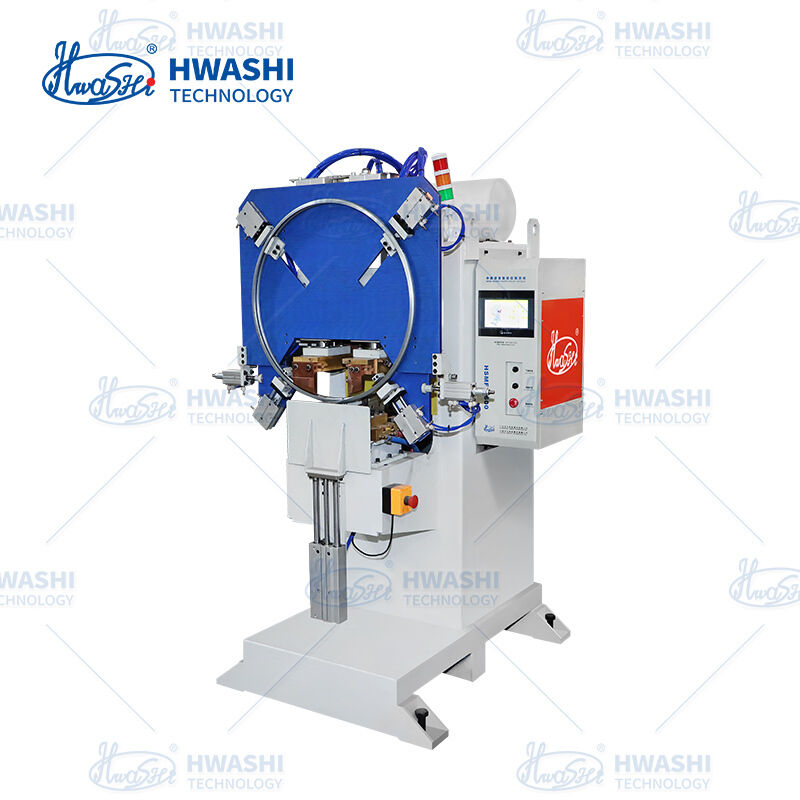

معرفی جوشکار دو سر نقطه ای Hwashi MFDC برای گیره های قفل حلقه ای بشکه ای— یک دستگاه جوش نقطه ای اینورتر فرکانس متوسط ​​ساخته شده برای جوشکاری نقطه ای DC که از ابتدا برای جوشکاری دو نقطه ای همزمان گیره های قفل حلقه بشکه طراحی شده است. برای سازندگان درام طراحی شده است که کیفیت جوش متقارن، توان عملیاتی بالا و عملکرد قابل اعتماد روی حلقه های فولادی گالوانیزه و روکش شده را می طلبند.

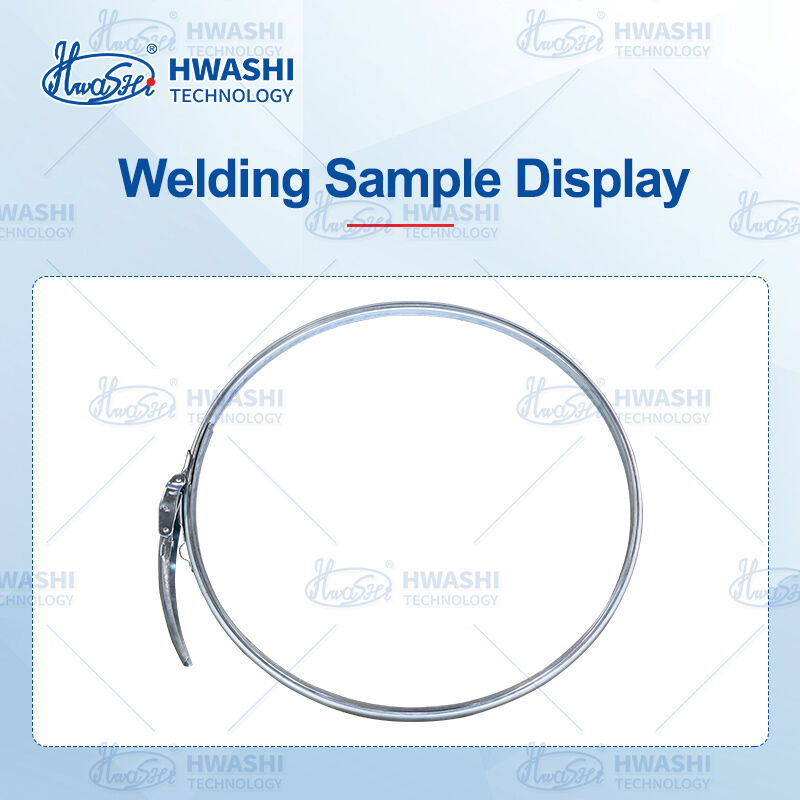

یک گیره قفل حلقه بشکه دارای دو نقطه اتصال است - یکی در هر طرف مکانیسم چفت. اگر هر یک از جوش ها خراب شود، حلقه شل می شود، مهر و موم می شکند و محتویات نشت می کند. گیره قفل حساس ترین اتصال در کل مجموعه حلقه بشکه است و هر بار که بشکه باز می شود، بسته می شود و حمل می شود تحت فشار مکانیکی ثابت قرار می گیرد.

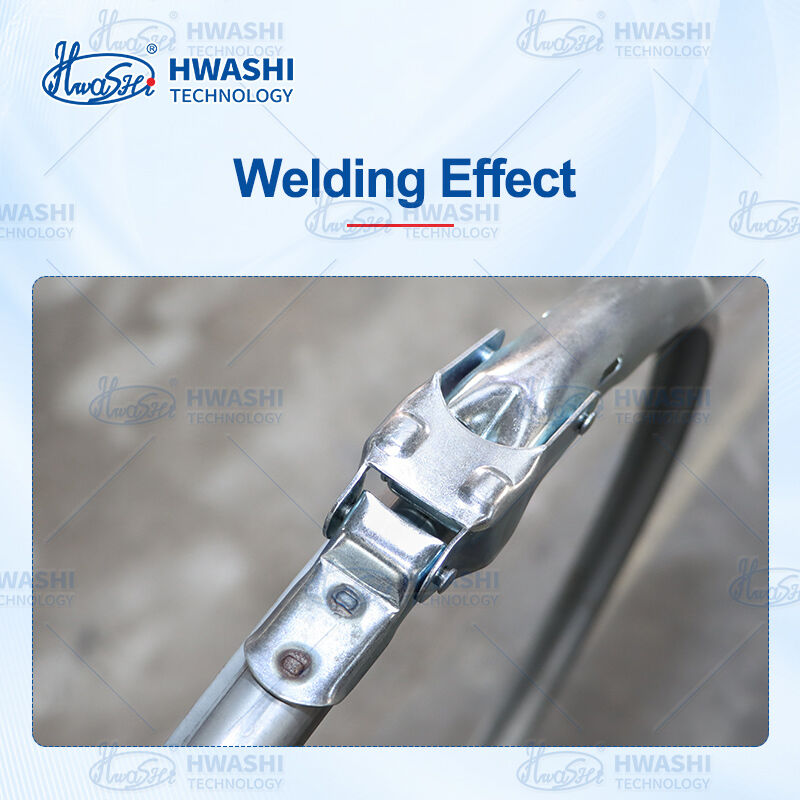

جوشکار نقطه ای دو سر Hwashi MFDC عدم تقارن جوش را با جوش دادن هر دو نقطه اتصال به طور همزمان با جریان و فشار کنترل شده مستقل اما کاملاً هماهنگ از بین می برد. هر دو سر در یک چرخه شلیک می شوند و هر بار دو جوش با اندازه قطعه یکسان، نفوذ یکسان و قدرت کشش یکسان ایجاد می کنند.

پشتیبانی شده توسطتکنولوژی اینورتر MFDCاین دستگاه که با فرکانس 1000 هرتز کار می‌کند، پالس‌های انرژی سریع و متمرکزی را ارائه می‌کند که قبل از تبخیر پوشش روی، قطعات جامد را تشکیل می‌دهند - و آن را برای حلقه‌های فولادی گالوانیزه بدون پاشیدگی، علائم سوختگی یا آسیب پوشش ایده‌آل می‌کند. راسیستم بستن پنوماتیکبه طور خاص برای هندسه منحنی حلقه های بشکه طراحی شده است و از تماس کامل و یکنواخت الکترود روی سطوح استوانه ای اطمینان می دهد.

بازمان چرخه به کمتر از 3-5 ثانیه در هر حلقه(شامل بارگیری و تخلیه) و101 برنامه جوشکاری ذخیره شدهبرای تغییر فوری بین مشخصات، یک اپراتور واحد می تواند صدها حلقه در هر شیفت را با کیفیت جوش ثابت و درجه گواهی پردازش کند.

دستگاه کل فرآیند جوشکاری گیره قفل را در یک چرخه کاملا اتوماتیک انجام می دهد:

1. بارگذاری کنید- اپراتور حلقه بشکه و گیره قفل را در فیکسچر طراحی شده قرار می دهد
2. گیره- سیستم پنوماتیک قطعه کار را محکم می کند و هر دو الکترود را روی نقاط اتصال گیره قفل قرار می دهد
3. جوش- هر دو سر جوش MFDC به طور همزمان با جریان و فشار هماهنگ شلیک می کنند و دو قطعه جوش یکسان را تشکیل می دهند.
4. نگه دارید- الکترودها در طول انجماد فشار را حفظ می کنند تا از تشکیل قطعه کامل اطمینان حاصل شود
5. رها کنید- الکترودها جمع می شوند، فیکسچر برای برداشتن قطعه باز می شود

چرخه خودکار کنترل‌شده با PLC هر مرحله را مدیریت می‌کند - بدون راه‌اندازی دستی، بدون تماس قضاوت زمان، بدون تغییر وابسته به اپراتور.
