خط تولید جوشکاری فریم مخزن IBC، دستگاه جوشکاری تجهیزات

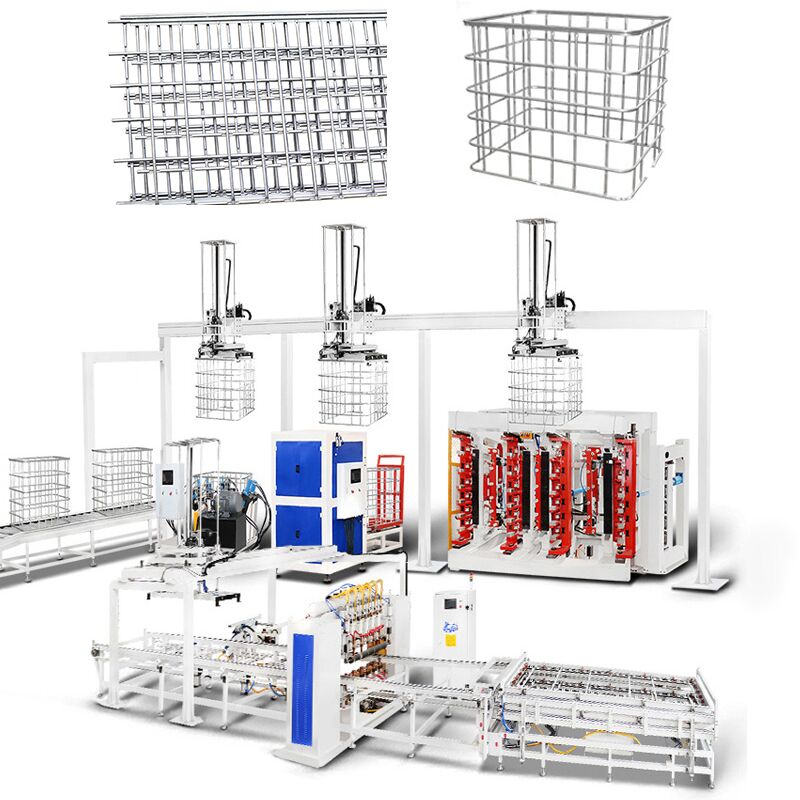

سیستم جوشکاری خودکار فریم قفس IBC
دستگاه جوشکاری خودکار فریم قفس Hwashi IBC دارای ساختار دروازه ای تقویت شده با استحکام بالا و عملکرد پایدار است. این سیستم جوشکاری از منبع تغذیه اینورتر فرکانس متوسط برای راندمان برق و صرفه جویی در انرژی استفاده می کند.
ویژگی های کلیدی
- راندمان جوشکاری: 50 ثانیه در هر قطعه
- منبع جوشکاری: 4 مجموعه منبع تغذیه DC MF
- گزینه پلت فرم فیدر: تک لایه یا دو لایه
- گزینه سیستم تخلیه: تخلیه دستی یا تخلیه بازوی مکانیکی خودکار
ظرفیت تولید: 50 ثانیه در هر قطعه
سیستم جوشکاری قاب اصلی
چهار مجموعه ترانسفورماتور MF شش الکترود جوشکاری را کنترل می کنند تا از کیفیت جوشکاری بهینه اطمینان حاصل شود. سبک جوشکاری پیانویی دو طرفه، فرآیند جوشکاری را تسریع می کند و هر مش فلزی را در حدود یک دقیقه تکمیل می کند.
طراحی سیلندر هوای بالا و پایین موقعیت جوشکاری مسطح را تضمین می کند، در حالی که الکترودهای جوشکاری با طراحی پیچ، دوام را افزایش می دهند.

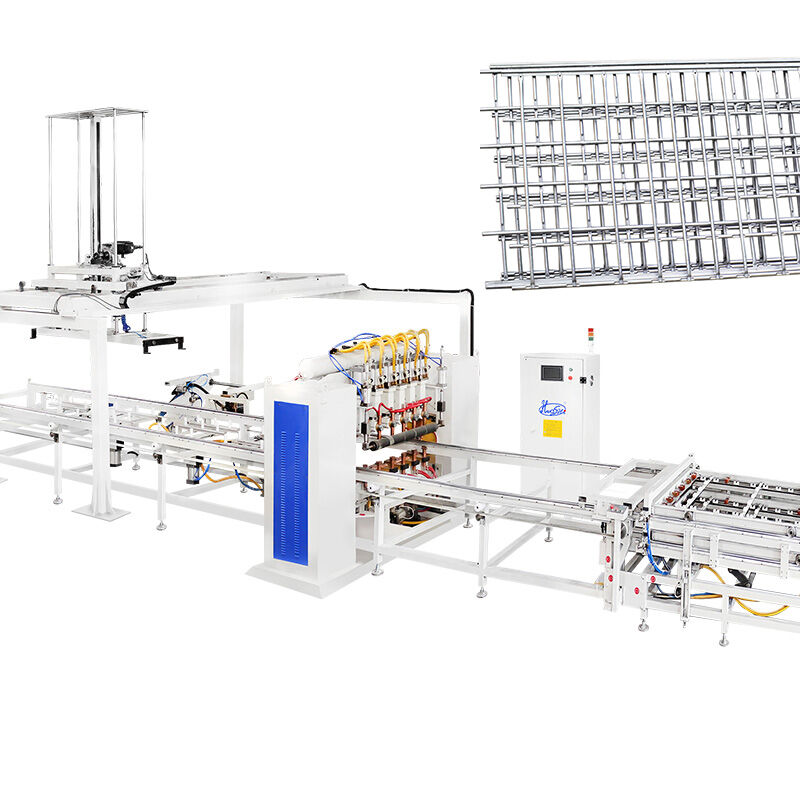

دستگاه جوشکاری خودکار فریم IBC شش سر
این دستگاه مجهز به 4 مجموعه منبع تغذیه DC MF است و 6 جوش نقطه ای را به طور همزمان انجام می دهد. فیدر فیکسچر دو لایه امکان بارگیری مواد را در حالی که فیکسچر دیگری تحت جوشکاری قرار دارد، فراهم می کند.
مش لوله تخت و کیفیت جوشکاری محکم
این دستگاه لوله ها را به صورت مش تخت با کیفیت جوشکاری قوی و قابل اعتماد جوش می دهد. فرآیند جوشکاری کامل تقریباً 60 ثانیه طول می کشد.
دستگاه خم کن فریم IBC ایستگاه دوگانه عمودی
این دستگاه خم کن از طریق پردازش یکپارچه، دقت بالا، عملکرد پایدار و راندمان را تضمین می کند.
فرآیند خم شدن
مش تخت را در 20-25 ثانیه به شکل قاب مربع تبدیل می کند.
ویژگی های پرتو خمشی
- پرتو خمشی پردازش شده CNC زوایای خمشی دقیقی را تضمین می کند
- هر قالب به میزان 3 میلی متر به سمت بالا/پایین قابل تنظیم است تا دامنه خمشی افزایش یابد
- طراحی قالب 120 درجه زوایای خمشی صاف ایجاد می کند
ساخت قاب خمشی
قاب دستگاه مستطیلی شکل با ستون های فولادی ضخیم تر و پانل های پوششی به شکل در، عملکرد محکم و پایداری را ارائه می دهد.
ایستگاه فشار هیدرولیک
طراحی شده برای خم کردن مش های مخزن پالت به قاب های مستطیلی با ابعاد (1200±5mm)×(1000±5mm).
دستگاه قفل فریم قفس IBC
پردازش یکپارچه، دقت درج بالا، استحکام قفل قوی و عملکرد پایدار و کارآمد را ارائه می دهد.
راندمان و کیفیت قفل
قفل هیدرولیکی انتهای قاب لوله در 25-30 ثانیه تکمیل می شود.
بازوی چین دار قابل تنظیم
- دامنه کاری وسیع تر برای طرح های مختلف قفس های فلزی IBC
- طراحی هیدرولیک و پنوماتیک راندمان را افزایش می دهد
- اتصال خودکار کناره های لوله
سیستم چین دار هیدرولیک
قالب چین دار هیدرولیک، نقاط چین دار محکمی ایجاد می کند تا از ترک خوردن قفس فلزی جلوگیری شود.
دستگاه ارسال خودکار
دستگاه ارسال قفس فلزی خودکار، تولید خودکار قفس را روان و کارآمد می کند.
دستگاه سوراخ کاری و پانچ فریم قفس IBC
ایجاد سوراخ روی فریم ها برای اتصال ایمن به فریم های پایه.
راندمان و کیفیت سوراخ کاری
فرآیند پانچ هیدرولیک در 25-30 ثانیه تکمیل می شود.
اجزای دستگاه
- سر پرس با قالب پرس
- ایستگاه هیدرولیک
- پانل موقعیت یابی سر پانچ
پانل موقعیت یابی قابل تنظیم چپ و راست، جلو و عقب، دامنه موقعیت پانچ وسیع تری را ارائه می دهد.
دستگاه جوشکاری فریم پایه قفس IBC
ساختار افقی با 7 سر جوش برای جوشکاری کامل فریم پایه. اپراتور فقط بارگیری/تخلیه را انجام می دهد در حالی که دستگاه جوشکاری خودکار را انجام می دهد.
ویژگی های محصول
- ساختار افقی با 7 سر جوش برای تکمیل فریم پایه
- تخلیه پالت جوش داده شده خودکار
- 3 مجموعه منبع تغذیه DC 250KVA MF
- افزایش کیفیت محصول و میزان تولید با کاهش هزینه ها
- از بین بردن کیفیت جوشکاری ناپایدار از کار دستی
| نام محصول |
خط تولید فریم IBC |
سبک |
تک ردیفه / دو ردیفه |
| حداکثر عرض جوش |
1200 میلی متر |
حداکثر طول جوش |
4250 میلی متر
|
| نام تجاری |
Hwashi |
رنگ |
آبی/زرد/سفارشی |
| توان مجهز |
350kVA/400kVA |
محل تولید |
استان ژجیانگ، چین |
| ولتاژ |
3p 380V |
جنس |
لوله گالوانیزه |
| ضخامت لوله |
1-2 میلی متر |
چرخه کار |
20% |
| قطر لوله |
14-20 میلی متر |
فرکانس |
50HZ/60HZ |
| روش بارگیری لوله |
دستی/2 کارگر |
اندازه کابل |
≥70mm3 |
| ظرفیت کاری |
350-450(480-550) عدد/8 ساعت |
اندازه لوله هوا |
G1 |
| نیاز به نیروی کار |
2-3 کارگر |
اندازه لوله آب |
G1 1/4 |
ویژگی های سیستم ارسال مخزن
- مناسب برای کارخانه هایی با دستگاه دمنده و کارگاه های قفس جداگانه
- انتقال مخازن آزمایشی توسط نوار نقاله به کارگاه قفس بدون دخالت انسان
- سیستم ارسال مخزن
- منطقه قرارگیری قفس خم شده، چین دار و پانچ شده IBC
- منطقه انبار پالت جوش داده شده
- مسیر مونتاژ خودکار پالت
- جوشکاری پالت
- منطقه مونتاژ قفس و پالت چرخشی
- گذرگاه ایمن
- منطقه انبار صفحه پالت / تغذیه خودکار
