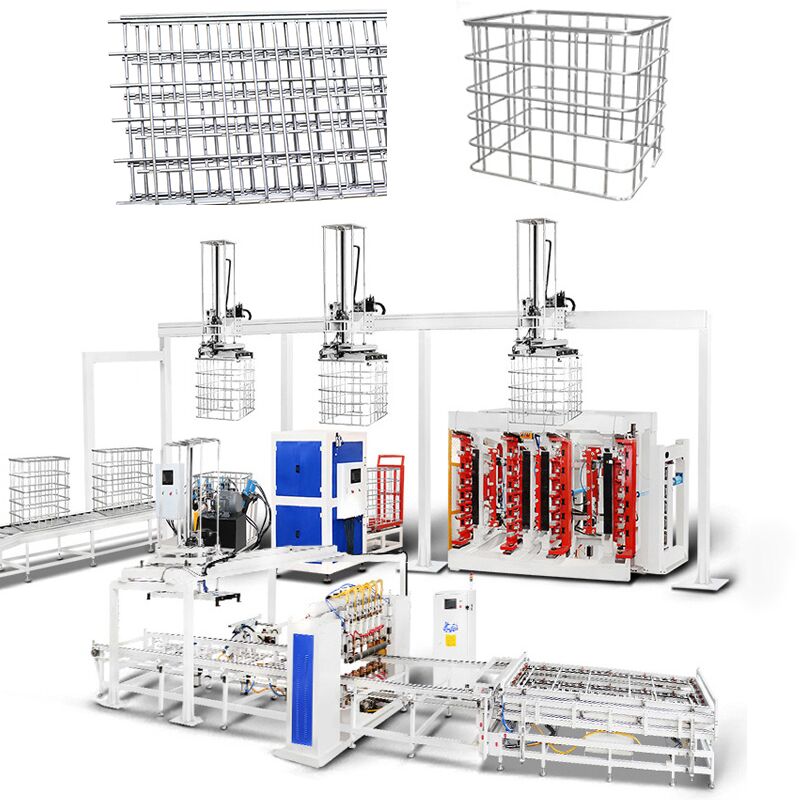

ماشین تولید قفس IBC کاملا خودکار
ماشين توليد اتوماتيك هواشي آي بي سي، اوج نوآوری توليدي است.ترکیب فناوری اتوماسیون پیشرفته با مهندسی دقیق برای ارائه یک راه حل کامل برای تولید قفس های مخزن بزرگ (IBC)این سیستم پیشرفته مواد خام را به قفس های IBC با کیفیت بالا از طریق یک فرآیند کاملاً یکپارچه و خودکار تبدیل می کند که کیفیت استثنایی، حداکثر کارایی،و صرفه جویی قابل توجهی در هزینه ها.
ویژگی های پیشرفته و تکنولوژی
خط توليد کاملا اتوماتيك
- سیستم یکپارچه ترکیبی از جوش خودکار، تخلیه شبکه، خم کردن، قفل کردن، سوراخ کردن و فرآیند های سوراخ کردن
- فقط به 3-4 اپراتور نياز داره
- قابلیت کار مداوم 24 ساعت در روز
- نرخ تولید 80 قفس در ساعت
مهندسی دقیق
- چندین سر جوش همزمان با تکنولوژی CNC برای دقت و ثبات استثنایی کار می کنند
- 6-7 سر جوش برای نتایج یکنواخت
- دقت ابعاد ±0.1mm
- ۶۰ ثانیه در هر چرخه قفس
تضمین کیفیت مبتنی بر هوش مصنوعی
- سیستم شناسایی نقص هوشمند که ناهنجاری های تولید را در زمان واقعی شناسایی و اصلاح می کند
- تنظیم خودکار پارامتر
- نظارت و تجزیه و تحلیل در زمان واقعی
- کنترل کیفیت مداوم
فریم اصلی جوش
چهار مجموعه از ترانسفورماتورهای MF شش مجموعه الکترود جوش را تنظیم می کنند و کیفیت جوش مطلوب را برای هر نقطه جوش تضمین می کنند.تکنیک جوش دو طرفه به سبک پیانو روند جوش را به طور قابل توجهی تسریع می کند. هر شبکه فلزی می تواند در عرض یک دقیقه تکمیل شود. طراحی شامل سیلندر های هوا بالا و پایین برای تضمین موقعیت جوش صاف است. علاوه بر این،الکترود های جوشکاری دارای طراحی پیچ هستند، افزایش دوام با هر استفاده.

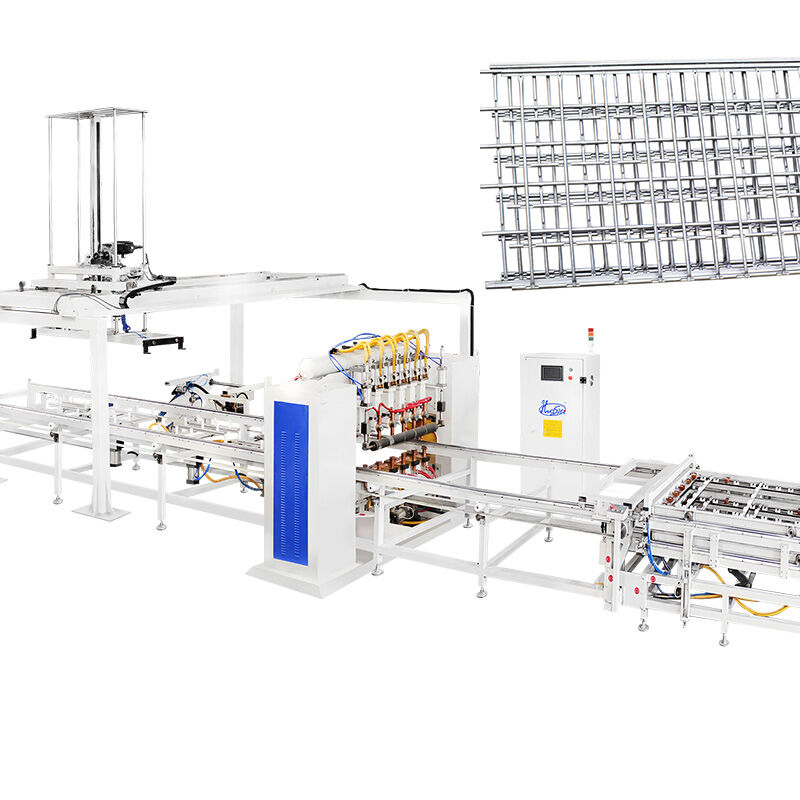

دستگاه جوش خودکار شش سر IBC Frame
سیستم قدرت جوش شامل چهار مجموعه از منابع پیشرفته MF DC است که باعث جوش همزمان در شش نقطه مختلف می شود.یک تغذیه دو لایه ای لوله کشی باعث افزایش بهره وری عملیاتی می شود - در حالی که یک لوله کشی به طور فعال در جوش مشغول است، دیگری می تواند مواد را به طور یکپارچه بارگیری کند.
شبکه لوله صاف و کیفیت جوش محکم
دستگاه جوشکاری لوله ها را به یک پیکربندی صاف و متمایز تبدیل می کند و باعث می شود که جوشکاری با قدرت بی نظیر و کیفیت قوی باشد.فرآیند جوش به طور موثر در حدود 60 ثانیه تکمیل می شود.
دستگاه خم کردن قاب IBC دو ایستگاه عمودی
دستگاه خم کردن دو ایستگاه IBC، دقت بالا در خم کردن، عملیات پایدار و بهره وری قابل توجهی را تضمین می کند.
بغل صاف را به شکل مربع خم کنید
دستگاه خم کردن، شبکه صاف را در حدود ۲۰ تا ۲۵ ثانیه به یک قاب مربع دقیق تبدیل می کند.
پرتو خم
- پرتو خم شده CNC زاویه خم دقیق را تضمین می کند
- هر قالب بر روی پرتو خم شده می تواند به سمت بالا و پایین برای حدود 3 میلی متر تنظیم شود تا محدوده خم شدن را افزایش دهد
- طراحی قالب 120 درجه هر زاویه خم شدن را صاف تر می کند
قاب خم
قاب ماشین دارای یک طراحی مستطیل قوی با ستون های فولادی ضخیم تر و یک پنل پوشش به شکل درب است که اطمینان از محکم بودن و ثبات استثنایی را فراهم می کند.
ایستگاه فشار هیدرولیکی
به طور خاص برای خم کردن میش های مخزن پالت طراحی شده است، ماشین خم کردن IBC آنها را به قاب مستطیل با ابعاد دقیق (1200±5mm) * ((1000±5mm) شکل می دهد.
دستگاه قفل قاب قفس IBC
به دقت به عنوان یک واحد منسجم ساخته شده، با دقت استثنایی در ورودی، قدرت قفل قوی، و ترکیبی از ثبات و کارایی.
کارایی و کیفیت قفل کردن
- بازوی تنظیم پذیر برای بسته بندی به طرح های مختلف قفس فلزی IBC
- طراحی هیدرولیک و پنوماتیک باعث افزایش کارایی ماشین می شود
- طراحی شده برای اتصال خودکار دو طرف لوله
- قالب های هیدرولیکی ایجاد نقاط محکم برای جلوگیری از ترک
- ایستگاه فشار هیدرولیکی با دستگاه ارسال خودکار تضمین تولید بدون مشکل
ماشین ساخت و سوراخ کردن قاب قفس IBC
استفاده می شود تا سوراخ هایی را در قاب ایجاد کند تا قاب کامل بتواند بر روی قاب پایه ثابت شود. فرآیند هیدرولیکی تقریباً 25-30 ثانیه طول می کشد.
کارایی و کیفیت حفاری
- سر فشار با قالب فشار
- ایستگاه هیدرولیک
- پنل شناسایی سر ضربه
- پانل تنظیم شده چپ-راست، جلو-پیشت برای محدوده موقعیت گسترده تر
IBC قفس پایه فریم جوش ماشین
طراحی ساختار افقی و 7 سر جوش برای تکمیل جوش قاب پایه را اتخاذ می کند.اپراتور فقط نیاز به بارگذاری و تخلیه محصول در حالی که ماشین جوش خودکار انجام می دهد.
ویژگی های محصول
- ساختار افقی با 7 سر جوشکاری برای جوشکاری قاب پایه
- تخلیه خودکار پالت های جوشیده شده
- 3 مجموعه از قدرت MF DC 250KVA برای افزایش کیفیت و نرخ تولید
- مشکل عدم ثبات کیفیت جوش ناشی از کار دستی را حل می کند
- نرخ تولید بالاتر و سطح اتوماسیون
مشخصات فنی
| نام محصول |
خط تولید قاب IBC |
سبک |
یک ردیف / دو ردیف |
| حداکثر عرض جوش |
۱۲۰۰ میلی متر |
حداکثر طول جوش |
4250 میلی متر |
| برند |
هواشي |
رنگ |
آبی / زرد / سفارشی |
| قدرت مجهز |
350kVA/400kVA |
محل تولید محصول |
استان ژجیانگ، چین |
| ولتاژ |
3p 380V |
مواد |
لوله گالوانیزه |
| ضخامت لوله |
۱-۲ میلی متر |
کارگردانی |
20 درصد |
| قطر لوله |
14 تا 20 میلی متر |
فرکانس |
50HZ/60HZ |
| روش بارگذاری لوله |
کار دستی/2 |
اندازه کابل |
≥70mm3 |
| ظرفیت کاری |
۳۵۰ تا ۴۵۰ ((۴۸۰ تا ۵۵۰) عدد/8 ساعت |
اندازه لوله هوا |
G1 |
| تقاضا برای نیروی کار |
2-3 کار |
اندازه لوله آب |
G1 1/4 |
ویژگی های محصول - سیستم ارسال مخزن
- مناسب برای کارخانه هایی که کارگاه ماشین های تنفسی و کارگاه قفس را از هم جدا می کنند
- مخازن آزمایش با حامل به کارگاه قفس بدون نیاز به مداخله انسانی منتقل می شوند
- شامل IBC خم شده، Clinching و سوراخ قفس قرار دادن منطقه
- منطقه ذخیره پالت های جوشیده شده
- مسیر جمع آوری اتوماتیک پالت
- جوشکاری پالت
- قفس چرخان و منطقه جمع آوری پالت عبور امن
- منطقه ذخیره سازی صفحه پالت / تغذیه خودکار
چرا هواشی را انتخاب می کنیم؟
- 20 سال تجربه در صنعت جوش و اتوماسیون
- صدور گواهینامه ISO 9001 و تایید CE برای استانداردهای بین المللی کیفیت
- پشتیبانی فنی 24/7 و خدمات کامل پس از فروش
- راه حل های سفارشی شده متناسب با نیازهای خاص تولید شما
- صنعت 4.0 آماده با قابلیت های ادغام اینترنت اشیا
