دستگاه جوش اتوماتیک قفس با تولید سرعت بالا و تکنیک جوشکاری دو طرفه پیانویی

دستگاه جوشکاری شبکه IBC Hwashi یک دستگاه با کارایی بالا است که برای تولید کارآمد شبکه های IBC (کانتینر حجیم متوسط) طراحی شده است.

ویژگی ها:

دستگاه خم کن قاب IBC ایستگاه دوگانه عمودی

دستگاه خم کن ایستگاه دوگانه قاب قفس IBC تحت پردازش های جامع قرار می گیرد تا نه تنها دقت بالایی در خم شدن، بلکه عملیات پایدار و راندمان قابل توجهی را نیز تضمین کند.

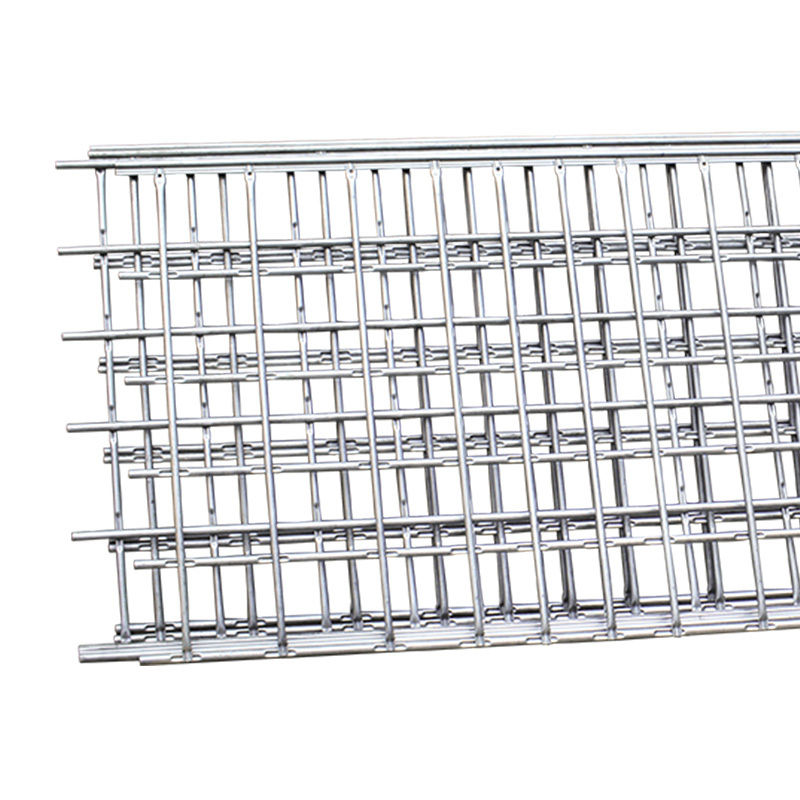

مش تخت را به شکل مربع خم کنید

دستگاه خم کن به طرز ماهرانه ای مش تخت را به یک قاب دقیقاً مربع تبدیل می کند. دستیابی به فرآیند خم شدن در حدود 20-25 ثانیه، راندمان دستگاه و قابلیت تولید سریع را برجسته می کند.

تیر خمشی

1. تیر خمشی پردازش شده CNC برای اطمینان از زاویه خم شدن استفاده می شود.

2. هر قالب روی تیر خمشی را می توان به سمت بالا و پایین به اندازه حدود 3 میلی متر تنظیم کرد تا دامنه خم شدن افزایش یابد.

3. طراحی قالب 120 درجه هر زاویه خمشی را صاف تر می کند.

قاب خمشی

قاب دستگاه دارای طراحی مستطیلی قوی است که دارای ستون های فولادی ضخیم تر و یک پانل پوششی به شکل در است که استحکام و پایداری استثنایی را تضمین می کند.

ایستگاه فشار هیدرولیک

به طور خاص برای خم کردن مش های مخزن پالت طراحی شده است، دستگاه خم کن IBC به طور ماهرانه ای آنها را به قاب های مستطیلی با ابعاد دقیق (1200±5 میلی متر) × (1000±5 میلی متر) شکل می دهد. این ایستگاه با نیروی هیدرولیک عملکرد خم شدن بهینه را تضمین می کند.

دستگاه قفل قاب قفس IBC
دستگاه قفل قاب قفس IBC به عنوان یک واحد منسجم با دقت استثنایی در درج، استحکام قفل قوی و ترکیبی یکپارچه از پایداری و راندمان در حین کار ساخته شده است.

راندمان و کیفیت قفل

بازوی پرچ قابل تنظیم:

بازوی پرچ قابل تنظیم که برای طرح های مختلف قفس های فلزی IBC طراحی شده است، دامنه کاری دستگاه را گسترش می دهد.
طراحی هیدرولیک و پنوماتیک بازوی پرچ، راندمان دستگاه را افزایش می دهد.
بازوی پرچ نیز برای اتصال خودکار دو طرف لوله طراحی شده است.
قالب پرچ هیدرولیک:
قالب پرچ با داشتن یک سیستم هیدرولیک، نقاط پرچ محکمی را برای لوله ایجاد می کند و از ترک خوردن قفس فلزی جلوگیری می کند.

ایستگاه فشار هیدرولیک:
ایستگاه فشار هیدرولیک مجهز به یک دستگاه ارسال خودکار، فرآیند تولید روان و کارآمدی را برای قفس های فلزی تضمین می کند.

دستگاه سوراخ زنی و پانچ قاب قفس IBC
دستگاه سوراخ زنی و پانچ قاب قفس IBC برای ایجاد سوراخ روی قاب استفاده می شود، بنابراین قاب کامل را می توان روی قاب پایه ثابت کرد.
راندمان و کیفیت سوراخ زنی
دستگاه سوراخ زنی و پانچ از نیروی هیدرولیک استفاده می کند. حدود 25-30 ثانیه طول می کشد تا فرآیند کامل شود.
الف. سر پرس با قالب پرس
ب. ایستگاه هیدرولیک
ج. پانل موقعیت یابی سر پانچ
پانل موقعیت یابی قابل تنظیم چپ و راست، جلو و عقب می تواند موقعیت پانچ را در یک محدوده استفاده وسیع تر قرار دهد.

دستگاه جوشکاری قاب پایه قفس IBC
طراحی دستگاه جوشکاری قاب پایه ساختار افقی و 7 سر جوش را برای تکمیل جوشکاری قاب پایه اتخاذ می کند. اپراتور فقط باید محصول را بارگیری و تخلیه کند. دستگاه به طور خودکار جوشکاری را انجام می دهد.
ویژگی های محصول:
1. این طرح ساختار افقی و 7 سر جوش را برای تکمیل جوشکاری قاب پایه اتخاذ می کند. اپراتور فقط باید بارگیری کند.
2. پالت جوش داده شده به طور خودکار تخلیه می شود. دستگاه به طور خودکار جوشکاری را انجام می دهد.
3. از 3 مجموعه قدرت MF DC 250KVA استفاده می کند. این دستگاه به افزایش کیفیت محصول و میزان تولید، کاهش هزینه تولید کمک می کند.
4. مشکل کیفیت جوشکاری ناپایدار ناشی از کار دستی را حل کنید. میزان تولید بالاتر و سطح اتوماسیون.

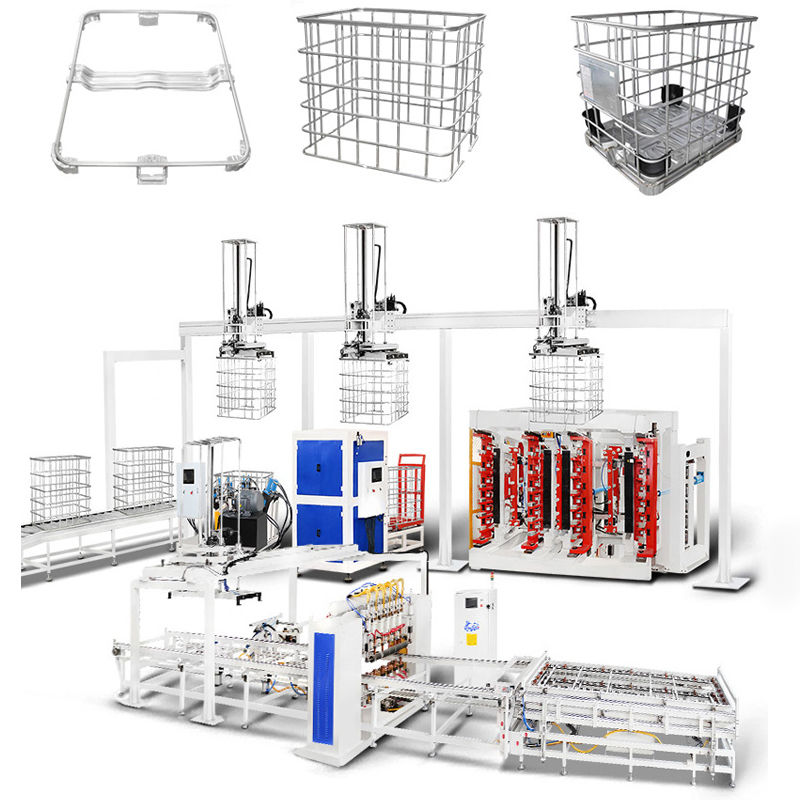

ویژگی های محصول - سیستم ارسال مخزن:
1. این سیستم برای کارخانه هایی که کارگاه دستگاه دمنده و کارگاه قفس را از هم جدا می کنند، مناسب است.
2. مخازن آزمایشی توسط نوار نقاله به کارگاه قفس منتقل می شوند. هیچ مداخله انسانی لازم نیست.
3. سیستم ارسال مخزن
4. منطقه قرارگیری قفس خم شده، پرچ شده و پانچ شده IBC
5. منطقه انبار پالت جوش داده شده
6. مسیر مونتاژ خودکار پالت
7. جوشکاری پالت
8. منطقه مونتاژ قفس و پالت چرخشی گذرگاه ایمن
9. منطقه انبار صفحه پالت / تغذیه خودکار
