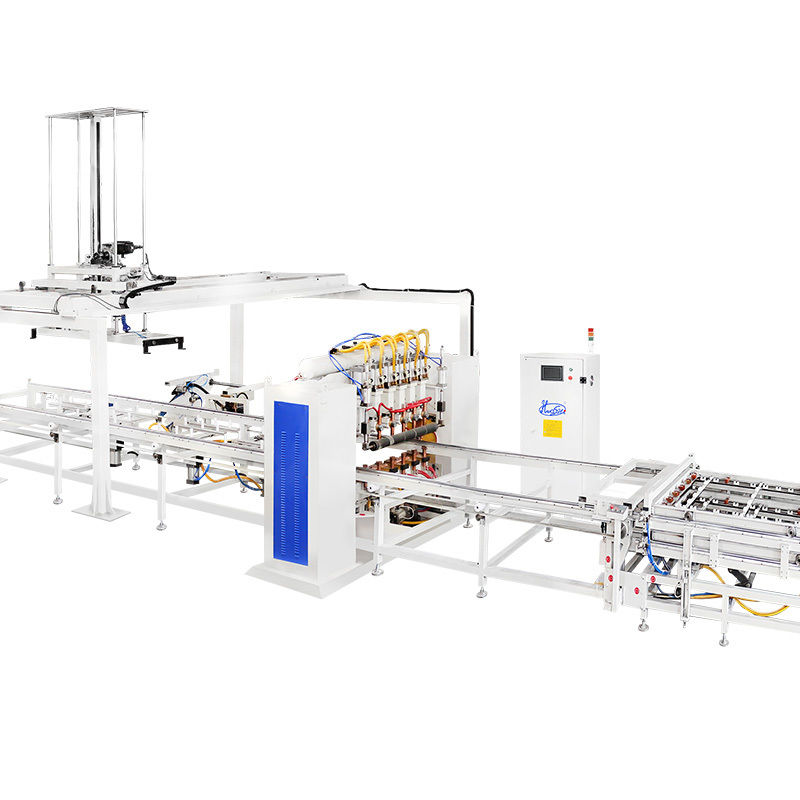

ماشین جوشکاری شبکه ای IBC IBC Wire Mesh IBC Totes ماشین خم کردن قاب IBC

سیستم کنترل هوشمند: مجهز به یک سیستم کنترل هوشمند است که به طور خودکار پارامترهای جوشکاری را تنظیم می کند و از ثبات و قابلیت اطمینان در هر نقطه جوش اطمینان حاصل می کند.

طراحی مدولار: این دستگاه از طراحی مدولار برای نگهداری آسان، ارتقاء و افزایش انعطاف پذیری خط تولید استفاده می کند.

جوشکاری تطبیقی: با نشان دادن سازگاری با اندازه ها و شکل های مختلف قفس های لوله آهنی، دستگاه کاربرد خود را در طیف گسترده ای گسترش می دهد.

مصرف انرژی کارآمد: با استفاده از فناوری و مواد جوشکاری پیشرفته، نسبت راندمان انرژی به مصرف بالا را تضمین می کند و آگاهی زیست محیطی را نشان می دهد و با روند توسعه پایدار همسو است.

رابط کاربر پسند: با داشتن یک رابط کاربری بصری، دستگاه عملیات را ساده می کند، هزینه های آموزش را کاهش می دهد و راندمان عملیاتی را افزایش می دهد.

ویژگی ها:

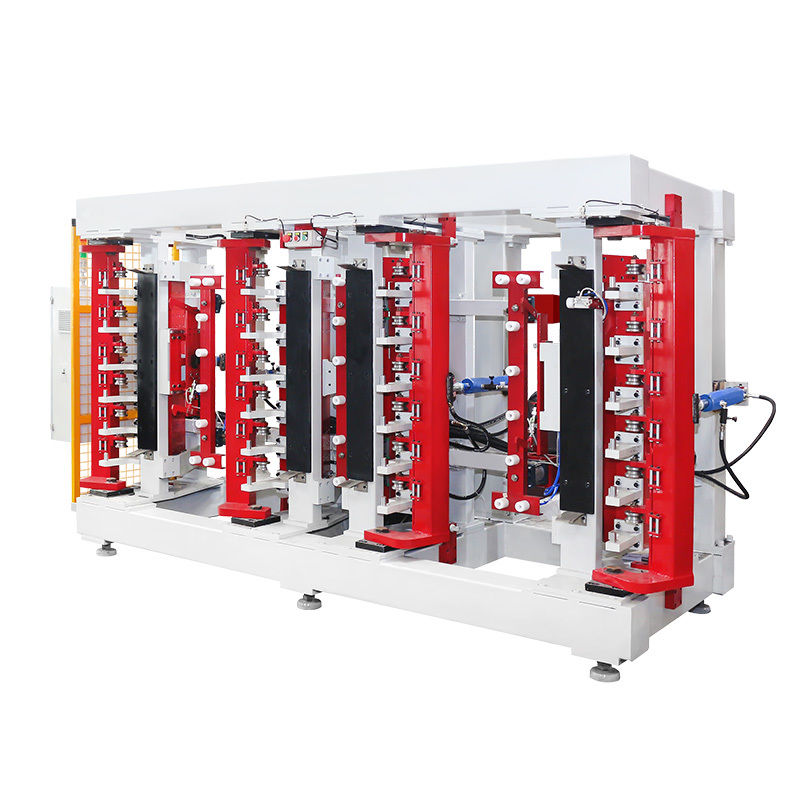

دستگاه خم کن فریم IBC ایستگاه دوگانه عمودی

دستگاه خم کن ایستگاه دوگانه فریم قفس IBC تحت پردازش جامع قرار می گیرد تا نه تنها دقت بالا در خم شدن، بلکه عملیات پایدار و راندمان قابل توجهی را تضمین کند.

مش تخت را به شکل مربع خم کنید

دستگاه خم کن به طور ماهرانه مش تخت را به یک فریم دقیقاً مربع تبدیل می کند. دستیابی به فرآیند خم شدن در حدود 20-25 ثانیه، راندمان و قابلیت تولید سریع دستگاه را برجسته می کند.

تیر خمشی

1. تیر خمشی پردازش شده CNC برای اطمینان از زاویه خم شدن استفاده می شود.

2. هر قالب روی تیر خمشی را می توان به سمت بالا و پایین به میزان 3 میلی متر تنظیم کرد تا دامنه خم شدن افزایش یابد.

3. طراحی قالب 120 درجه باعث می شود هر زاویه خمشی صاف تر شود.

فریم خمشی

فریم دستگاه دارای طراحی مستطیلی قوی است که دارای ستون های فولادی ضخیم تر و یک پانل پوشش به شکل درب است که استحکام و پایداری استثنایی را تضمین می کند.

ایستگاه فشار هیدرولیک

به طور خاص برای خم کردن مش های مخزن پالت طراحی شده است، دستگاه خم کن IBC به طور ماهرانه آنها را به فریم های مستطیلی با ابعاد دقیق (1200±5mm)×(1000±5mm) شکل می دهد. این ایستگاه با نیروی هیدرولیک عملکرد خمشی بهینه را تضمین می کند.

دستگاه قفل فریم قفس IBC
دستگاه قفل فریم قفس IBC به عنوان یک واحد منسجم با دقت استثنایی در درج، استحکام قفل قوی و ترکیبی یکپارچه از پایداری و راندمان در حین کار ساخته شده است.

راندمان و کیفیت قفل

بازوی چین دار قابل تنظیم:

بازوی چین دار قابل تنظیم که برای طرح های مختلف قفس های فلزی IBC طراحی شده است، دامنه کاری دستگاه را گسترش می دهد.
طراحی هیدرولیک و پنوماتیک بازوی چین دار، راندمان دستگاه را افزایش می دهد.
بازوی چین دار نیز برای اتصال خودکار دو طرف لوله طراحی شده است.
قالب چین دار هیدرولیک:
با داشتن یک سیستم هیدرولیک، قالب چین دار نقاط چین دار محکمی را برای لوله ایجاد می کند و از ترک خوردن قفس فلزی جلوگیری می کند.

ایستگاه فشار هیدرولیک:
ایستگاه فشار هیدرولیک مجهز به یک دستگاه ارسال خودکار، یک فرآیند تولید روان و کارآمد را برای قفس های فلزی تضمین می کند.

دستگاه سوراخ زنی و پانچ فریم قفس IBC
دستگاه سوراخ زنی و پانچ فریم قفس IBC برای ایجاد سوراخ روی فریم استفاده می شود، بنابراین فریم کامل را می توان روی فریم پایه ثابت کرد.
راندمان و کیفیت سوراخ زنی
دستگاه سوراخ زنی و پانچ از نیروی هیدرولیک استفاده می کند. حدود 25-30 ثانیه طول می کشد تا فرآیند کامل شود.
a. سر پرس با قالب پرس
b. ایستگاه هیدرولیک
c. پانل موقعیت یابی سر پانچ
پانل بارگیری قابل تنظیم چپ و راست، جلو و عقب می تواند موقعیت پانچ را در محدوده استفاده گسترده تری قرار دهد.

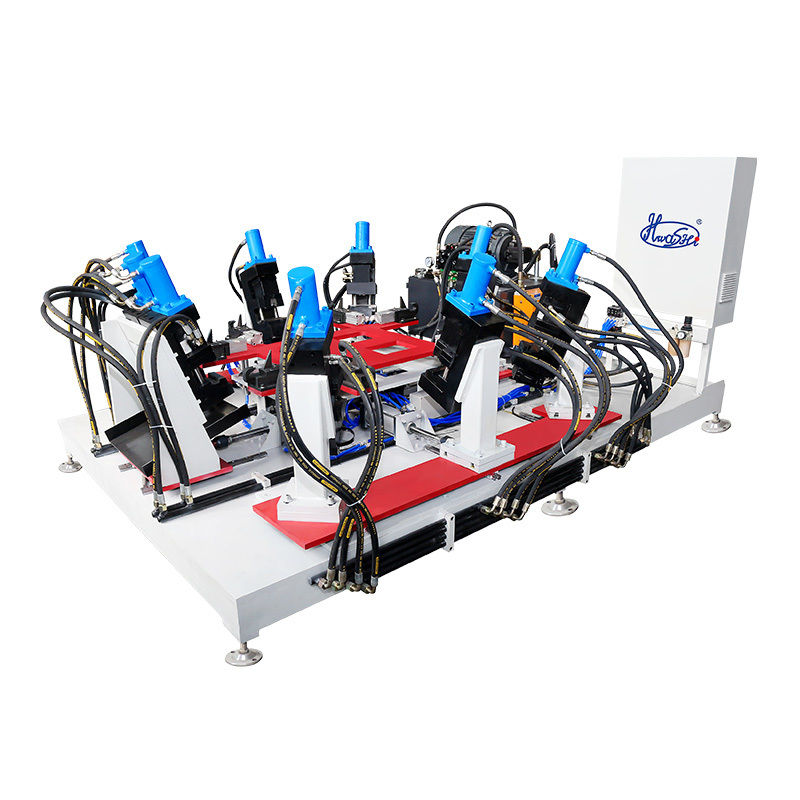

دستگاه جوش فریم پایه قفس IBC
طراحی دستگاه جوش فریم پایه ساختار افقی و 7 سر جوشکاری را برای تکمیل جوش فریم پایه اتخاذ می کند. اپراتور فقط باید محصول را بارگیری و تخلیه کند. دستگاه به طور خودکار جوشکاری را انجام می دهد.
ویژگی های محصول:
1. این طراحی ساختار افقی و 7 سر جوشکاری را برای تکمیل جوش فریم پایه اتخاذ می کند. اپراتور فقط باید بارگیری کند.
2. پالت جوش داده شده به طور خودکار تخلیه می شود. دستگاه به طور خودکار جوشکاری را انجام می دهد.
3. از 3 مجموعه قدرت MF DC 250KVA استفاده می کند. این دستگاه به افزایش کیفیت محصول و میزان تولید، کاهش هزینه تولید کمک می کند.
4. مشکل کیفیت جوشکاری ناپایدار ناشی از کار دستی را حل کنید. میزان تولید بالاتر و سطح اتوماسیون.

ویژگی های محصول - سیستم ارسال مخزن:
1. این سیستم برای کارخانه هایی که کارگاه دستگاه دمنده و کارگاه قفس را از هم جدا می کنند، مناسب است.
2. مخازن آزمایش توسط نوار نقاله به کارگاه قفس منتقل می شوند. هیچ مداخله انسانی لازم نیست.
3. سیستم ارسال مخزن
4. منطقه قرارگیری قفس خم شده، چین دار و پانچ شده IBC
5. منطقه انبار پالت جوش داده شده
6. مسیر مونتاژ خودکار پالت
7. جوشکاری پالت
8. منطقه مونتاژ قفس و پالت چرخان - گذرگاه ایمن
9. منطقه انبار صفحه پالت / تغذیه خودکار
