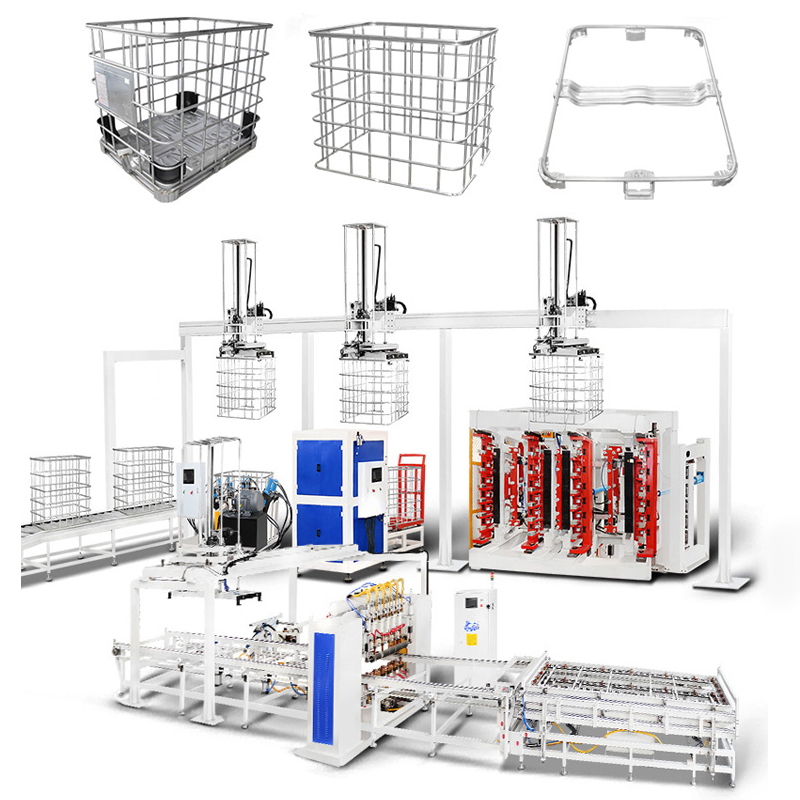

دستگاه تولید اتوماتیک قفس IBC هوآشی

دستگاه خم کن قاب IBC ایستگاه دوگانه عمودی

دستگاه خم کن ایستگاه دوگانه قاب قفس IBC تحت پردازش جامع قرار می‌گیرد تا نه تنها دقت بالایی در خم شدن، بلکه عملیات پایدار و راندمان قابل توجهی را تضمین کند.

مش تخت را به شکل مربع خم کنید

دستگاه خم کن به طور ماهرانه مش تخت را به یک قاب دقیقاً مربعی تبدیل می‌کند. دستیابی به فرآیند خم شدن در حدود 20-25 ثانیه، راندمان و قابلیت تولید سریع دستگاه را برجسته می‌کند.

تیر خم کن

1. تیر خم کن پردازش شده CNC برای اطمینان از زاویه خم شدن استفاده می‌شود.

2. هر قالب روی تیر خم کن را می‌توان به سمت بالا و پایین به میزان 3 میلی‌متر تنظیم کرد تا محدوده خم شدن افزایش یابد.

3. طراحی قالب 120 درجه باعث می‌شود هر زاویه خم شدن صاف‌تر شود.

قاب خم کن

قاب دستگاه دارای طراحی مستطیلی قوی است که دارای ستون‌های فولادی ضخیم‌تر و یک پانل پوششی به شکل در است که استحکام و پایداری استثنایی را تضمین می‌کند.

ایستگاه فشار هیدرولیک

به طور خاص برای خم کردن مش‌های مخزن پالت طراحی شده است، دستگاه خم کن IBC به طور ماهرانه آنها را به قاب‌های مستطیلی با ابعاد دقیق (1200±5mm)×(1000±5mm) شکل می‌دهد. این ایستگاه با نیروی هیدرولیک، عملکرد خم شدن بهینه را تضمین می‌کند.

دستگاه قفل قاب قفس IBC
دستگاه قفل قاب قفس IBC با دقت به عنوان یک واحد منسجم ساخته شده است که دارای دقت استثنایی در درج، استحکام قفل قوی و ترکیبی یکپارچه از پایداری و راندمان در حین کار است.

راندمان و کیفیت قفل

بازوی چین‌دار قابل تنظیم:

بازوی چین‌دار قابل تنظیم که برای طرح‌های مختلف قفس‌های فلزی IBC طراحی شده است، دامنه کاری دستگاه را گسترش می‌دهد.
طراحی هیدرولیک و پنوماتیک بازوی چین‌دار، راندمان دستگاه را افزایش می‌دهد.
بازوی چین‌دار نیز برای اتصال خودکار دو طرف لوله طراحی شده است.
قالب چین‌دار هیدرولیک:
قالب چین‌دار با داشتن یک سیستم هیدرولیک، نقاط چین‌دار محکمی را برای لوله ایجاد می‌کند و از ترک خوردن قفس فلزی جلوگیری می‌کند.

ایستگاه فشار هیدرولیک:
ایستگاه فشار هیدرولیک مجهز به یک دستگاه ارسال خودکار، یک فرآیند تولید روان و کارآمد را برای قفس‌های فلزی تضمین می‌کند.

دستگاه سوراخ‌کاری و پانچ قاب قفس IBC
دستگاه سوراخ‌کاری و پانچ قاب قفس IBC برای ایجاد سوراخ روی قاب استفاده می‌شود، بنابراین قاب کامل را می‌توان روی قاب پایه ثابت کرد.
راندمان و کیفیت سوراخ‌کاری
دستگاه سوراخ‌کاری و پانچ از نیروی هیدرولیک استفاده می‌کند. حدود 25-30 ثانیه طول می‌کشد تا فرآیند کامل شود.
الف. پرس کردن سرها با قالب پرس
ب. ایستگاه هیدرولیک
ج. پانل موقعیت‌یابی سر پانچ
پانل موقعیت‌یابی قابل تنظیم چپ و راست، جلو و عقب می‌تواند موقعیت پانچ را در یک محدوده استفاده وسیع‌تر قرار دهد.

دستگاه جوش قاب پایه قفس IBC
طراحی دستگاه جوش قاب پایه ساختار افقی و 7 سر جوشکاری را برای تکمیل جوشکاری قاب پایه اتخاذ می‌کند. اپراتور فقط باید محصول را بارگیری و تخلیه کند. دستگاه به طور خودکار جوشکاری را انجام می‌دهد.
ویژگی های محصول:
1. این طرح ساختار افقی و 7 سر جوشکاری را برای تکمیل جوشکاری قاب پایه اتخاذ می‌کند. اپراتور فقط باید بارگیری کند.
2. پالت جوش داده شده به طور خودکار تخلیه می‌شود. دستگاه به طور خودکار جوشکاری را انجام می‌دهد.
3. از 3 مجموعه قدرت DC MF 250KVA استفاده می‌کند. این دستگاه به افزایش کیفیت محصول و میزان تولید، کاهش هزینه تولید کمک می‌کند.
4. مشکل کیفیت جوشکاری ناپایدار ناشی از کار دستی را حل کنید. میزان تولید بالاتر و سطح اتوماسیون.

ویژگی های محصول - سیستم ارسال مخزن:
1. این سیستم برای کارخانجاتی که کارگاه دستگاه دمنده و کارگاه قفس را از هم جدا می‌کنند، مناسب است.
2. مخازن آزمایش توسط نوار نقاله به کارگاه قفس منتقل می‌شوند. نیازی به مداخله انسانی نیست.
3. سیستم ارسال مخزن
4. منطقه قرارگیری قفس خم شده، چین‌دار و پانچ شده IBC
5. منطقه انبار پالت جوش داده شده
6. مسیر مونتاژ خودکار پالت
7. جوشکاری پالت
8. منطقه مونتاژ قفس و پالت چرخشی - گذرگاه ایمن
9. منطقه انبار صفحه پالت / تغذیه خودکار
