دستگاه جوشکاری فریم زیرین مخزن IBC Hwashi، دستگاه جوشکاری اتوماتیک قفس IBC

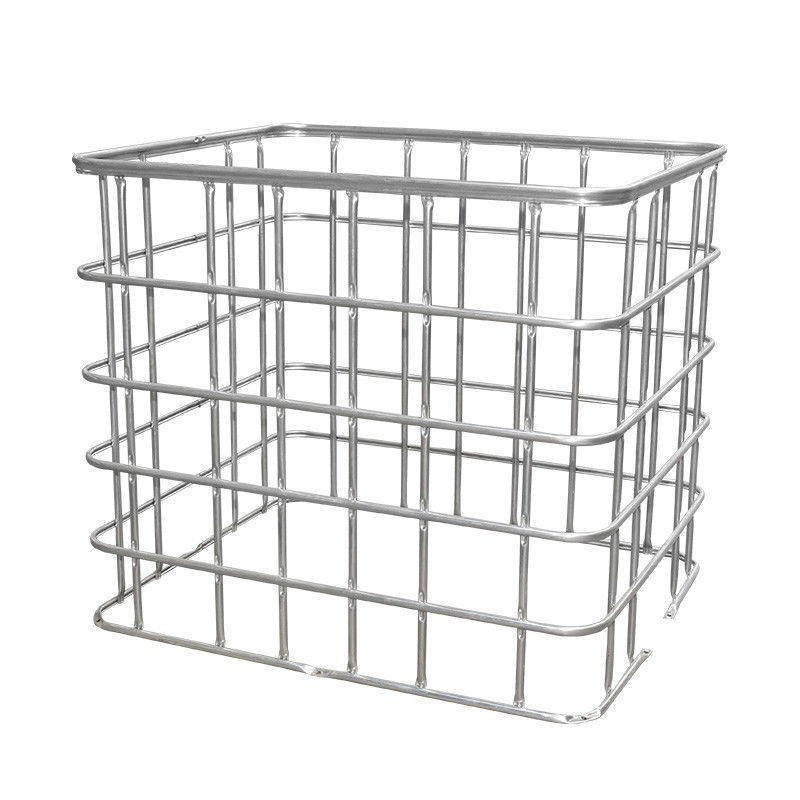

دستگاه خم کن قاب IBC ایستگاه دوگانه عمودی

دستگاه خم کن ایستگاه دوگانه قاب قفس IBC تحت پردازش جامع قرار می گیرد تا نه تنها دقت بالایی در خم شدن، بلکه عملیات پایدار و راندمان قابل توجهی را تضمین کند.

مش تخت را به شکل مربع خم کنید

دستگاه خم کن به طرز ماهرانه ای مش تخت را به یک قاب دقیقاً مربع تبدیل می کند. دستیابی به فرآیند خم شدن در حدود 20-25 ثانیه، راندمان و قابلیت تولید سریع دستگاه را برجسته می کند.

تیر خمشی

1. تیر خمشی پردازش شده CNC برای اطمینان از زاویه خم شدن استفاده می شود.

2. هر قالب روی تیر خمشی را می توان به سمت بالا و پایین به میزان 3 میلی متر تنظیم کرد تا دامنه خم شدن افزایش یابد.

3. طراحی قالب 120 درجه باعث می شود هر زاویه خمشی صاف تر شود.

قاب خمشی

قاب دستگاه دارای طراحی مستطیلی قوی است که دارای ستون های فولادی ضخیم تر و یک پانل پوشش به شکل درب است که استحکام و پایداری استثنایی را تضمین می کند.

ایستگاه فشار هیدرولیک

به طور خاص برای خم کردن مش های مخزن پالت طراحی شده است، دستگاه خم کن IBC به طور ماهرانه ای آنها را به قاب های مستطیلی با ابعاد دقیق (1200±5 میلی متر) × (1000±5 میلی متر) شکل می دهد. این ایستگاه با نیروی هیدرولیک، عملکرد خمشی بهینه را تضمین می کند.

دستگاه قفل قاب قفس IBC
دستگاه قفل قاب قفس IBC به عنوان یک واحد منسجم با دقت استثنایی در درج، استحکام قفل قوی و ترکیبی یکپارچه از پایداری و راندمان در حین کار ساخته شده است.

راندمان و کیفیت قفل

بازوی چین دار قابل تنظیم:

بازوی چین دار قابل تنظیم که برای طرح های مختلف قفس های فلزی IBC طراحی شده است، دامنه کاری دستگاه را گسترش می دهد.
طراحی هیدرولیک و پنوماتیک بازوی چین دار، راندمان دستگاه را افزایش می دهد.
بازوی چین دار نیز برای اتصال خودکار دو طرف لوله طراحی شده است.
قالب چین دار هیدرولیک:
با داشتن یک سیستم هیدرولیک، قالب چین دار نقاط چین دار محکمی را برای لوله ایجاد می کند و از ترک خوردن قفس فلزی جلوگیری می کند.

ایستگاه فشار هیدرولیک:
ایستگاه فشار هیدرولیک مجهز به یک دستگاه ارسال خودکار، یک فرآیند تولید روان و کارآمد را برای قفس های فلزی تضمین می کند.

دستگاه سوراخ زنی و پانچ قاب قفس IBC
دستگاه سوراخ زنی و پانچ قاب قفس IBC برای ایجاد سوراخ روی قاب استفاده می شود، بنابراین قاب کامل را می توان روی قاب پایه ثابت کرد.
راندمان و کیفیت سوراخ زنی
دستگاه سوراخ زنی و پانچ از نیروی هیدرولیک استفاده می کند. حدود 25-30 ثانیه طول می کشد تا فرآیند کامل شود.
a. پرس سر با قالب پرس
b. ایستگاه هیدرولیک
c. پانل موقعیت یابی سر پانچ
پانل بارگیری قابل تنظیم چپ و راست، جلو و عقب می تواند موقعیت پانچ را در یک محدوده استفاده گسترده تر قرار دهد.

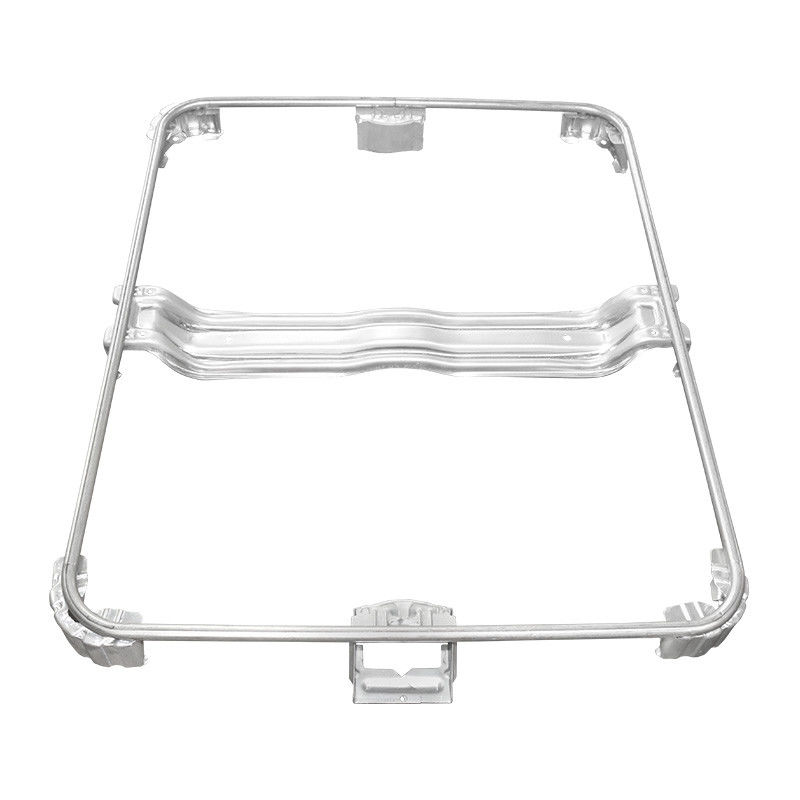

دستگاه جوشکاری قاب پایه قفس IBC
طراحی دستگاه جوشکاری قاب پایه ساختار افقی و 7 سر جوشکاری را برای تکمیل جوشکاری قاب پایه اتخاذ می کند. اپراتور فقط باید محصول را بارگیری و تخلیه کند. دستگاه به طور خودکار جوشکاری را انجام می دهد.
ویژگی های محصول:
1. این طرح ساختار افقی و 7 سر جوشکاری را برای تکمیل جوشکاری قاب پایه اتخاذ می کند. اپراتور فقط باید بارگیری کند.
2. پالت جوش داده شده به طور خودکار تخلیه می شود. دستگاه به طور خودکار جوشکاری را انجام می دهد.
3. از 3 مجموعه قدرت MF DC 250KVA استفاده می کند. این دستگاه به افزایش کیفیت محصول و میزان تولید، کاهش هزینه تولید کمک می کند.
4. مشکل کیفیت جوشکاری ناپایدار ناشی از کار دستی را حل کنید. میزان تولید بالاتر و سطح اتوماسیون.

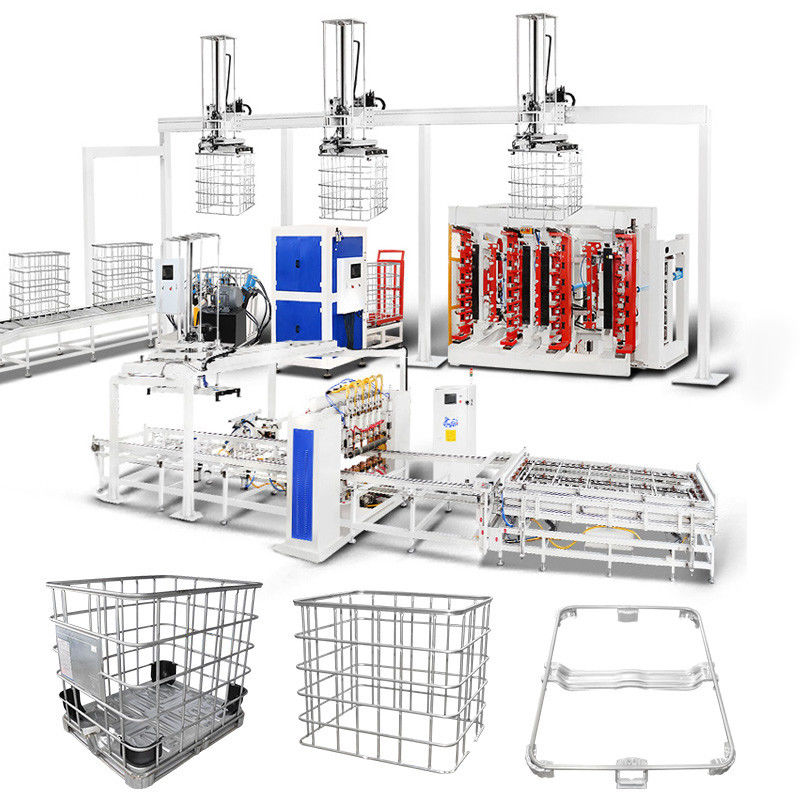

ویژگی های محصول - سیستم ارسال مخزن:
1. این سیستم برای کارخانه هایی که کارگاه دستگاه دمنده و کارگاه قفس را از هم جدا می کنند، مناسب است.
2. مخازن آزمایش توسط نوار نقاله به کارگاه قفس منتقل می شوند. نیازی به مداخله انسانی نیست.
3. سیستم ارسال مخزن
4. منطقه قرارگیری قفس خم شده، چین دار و پانچ شده IBC
5. منطقه انبار پالت جوش داده شده
6. مسیر مونتاژ پالت خودکار
7. جوشکاری پالت
8. منطقه مونتاژ قفس و پالت چرخشی - گذرگاه ایمن
9. منطقه انبار صفحه پالت / تغذیه خودکار
