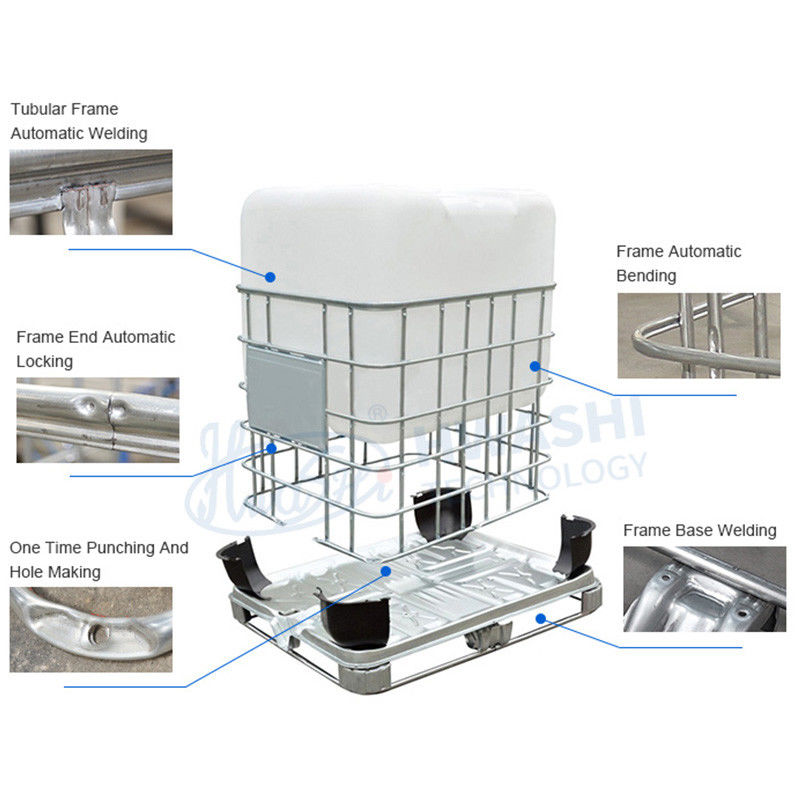

کانتینر عمده IBC قفس تانک قاب خط تولید دستگاه جوش

دستگاه خم کن مش مسطح را به قاب مربع خم می کند. حدود 20 تا 25 ثانیه طول می کشد تا فرآیند خم شدن کامل شود.

تیر خمشی

1. تیر خمشی پردازش شده CNC برای اطمینان از زاویه خمشی استفاده می شود.

2. هر قالب روی تیر خمشی را می توان به سمت بالا و پایین به میزان 3 میلی متر تنظیم کرد تا دامنه خمشی افزایش یابد.

3. طراحی قالب 120 درجه باعث می شود هر زاویه خمشی صاف تر شود.

قاب خمشی

قاب دستگاه به شکل مستطیل با ستون فولادی ضخیم تر و پانل پوشش به شکل درب، که دستگاه را محکم و پایدار می کند.

ایستگاه فشار هیدرولیک

دستگاه خم کن IBC برای خم کردن مش های مخزن پالت اعمال می شود و آنها به قاب های مستطیلی با ابعاد (1200±5mm)×(1000±5mm) خم می شوند.

دستگاه قفل قاب قفس IBC
دستگاه قفل قاب قفس IBC به عنوان یک کل پردازش می شود، با دقت درج بالا، استحکام زیاد برای قفل کردن، عملکرد پایدار و کارآمد.
راندمان و کیفیت قفل
دستگاه قفل از نیروی هیدرولیک برای قفل کردن انتهای قاب لوله استفاده می کند. حدود 25 تا 30 ثانیه طول می کشد تا فرآیند قفل کردن کامل شود.
بازوی چین دار قابل تنظیم
1. با توجه به طراحی های مختلف قفس فلزی IBC، بازوی چین دار قابل تنظیم می تواند دامنه کاری گسترده تری را برای دستگاه ایجاد کند.
2. طراحی هیدرولیک و پنوماتیک برای بازوی چین دار می تواند دستگاه را کارآمدتر کند.
3. بازوی چین دار نیز برای اتصال خودکار دو طرف لوله به یکدیگر طراحی شده است.
قالب چین دار هیدرولیک
قالب چین دار با سیستم هیدرولیک می تواند یک نقطه چین دار محکم برای لوله ایجاد کند تا از ترک خوردن قفس فلزی جلوگیری شود.
ایستگاه فشار هیدرولیک
دستگاه ارسال خودکار موجود است
دستگاه ارسال خودکار برای قفس فلزی می تواند تولید خودکار قفس را روان تر و کارآمدتر کند.

دستگاه سوراخ کاری و پانچ قاب قفس IBC
دستگاه سوراخ کاری و پانچ قاب قفس IBC برای ایجاد سوراخ روی قاب استفاده می شود، بنابراین قاب کامل را می توان روی قاب پایه ثابت کرد.
راندمان و کیفیت سوراخ کاری
دستگاه سوراخ کاری و پانچ از نیروی هیدرولیک استفاده می کند. حدود 25 تا 30 ثانیه طول می کشد تا فرآیند کامل شود.
a. پرس سر با قالب پرس
b. ایستگاه هیدرولیک
c. پانل موقعیت یابی سر پانچ
پانل بارگیری قابل تنظیم چپ و راست، جلو و عقب می تواند موقعیت پانچ را در یک محدوده استفاده گسترده تر قرار دهد.

دستگاه جوشکاری قاب پایه قفس IBC
طراحی دستگاه جوشکاری قاب پایه ساختار افقی و 7 سر جوشکاری را برای تکمیل جوشکاری قاب پایه اتخاذ می کند. اپراتور فقط باید محصول را بارگیری و تخلیه کند. دستگاه به طور خودکار جوشکاری را انجام می دهد.
ویژگی های محصول:
1. این طرح ساختار افقی و 7 سر جوشکاری را برای تکمیل جوشکاری قاب پایه اتخاذ می کند. اپراتور فقط باید بارگیری کند.
2. پالت جوش داده شده به طور خودکار تخلیه می شود. دستگاه به طور خودکار جوشکاری را انجام می دهد.
3. این دستگاه از 3 مجموعه توان MF DC 250KVA استفاده می کند. این دستگاه به افزایش کیفیت محصول و میزان تولید، کاهش هزینه تولید کمک می کند.
4. مشکل کیفیت جوشکاری ناپایدار ناشی از کار دستی را حل کنید. میزان تولید بالاتر و سطح اتوماسیون.

ویژگی های محصول - سیستم ارسال مخزن:
1. این سیستم برای کارخانه هایی که کارگاه دستگاه دمنده و کارگاه قفس را از هم جدا می کنند، مناسب است.
2. مخازن آزمایش توسط نوار نقاله به کارگاه قفس منتقل می شوند. نیازی به مداخله انسانی نیست.
3. سیستم ارسال مخزن
4. منطقه قرارگیری قفس خم شده، چین دار و پانچ شده IBC
5. منطقه انبار پالت جوش داده شده
6. مسیر مونتاژ خودکار پالت
7. جوشکاری پالت
8. منطقه مونتاژ قفس و پالت چرخشی - گذرگاه ایمن
9. منطقه انبار صفحه پالت / تغذیه خودکار
