خط تولید اتوماتیک IBC Grid Cage Frame، خط ماشین تست خروجی مخزن IBC کاملاً اتوماتیک

نگهداری پیش بینی شده: سنسورها وضعیت ماشین را کنترل می کنند و به اپراتورها در مورد هر گونه تعمیرات لازم برای جلوگیری از زمان توقف برنامه ریزی نشده اطلاع می دهند.

ماشین جوش تانک IBC

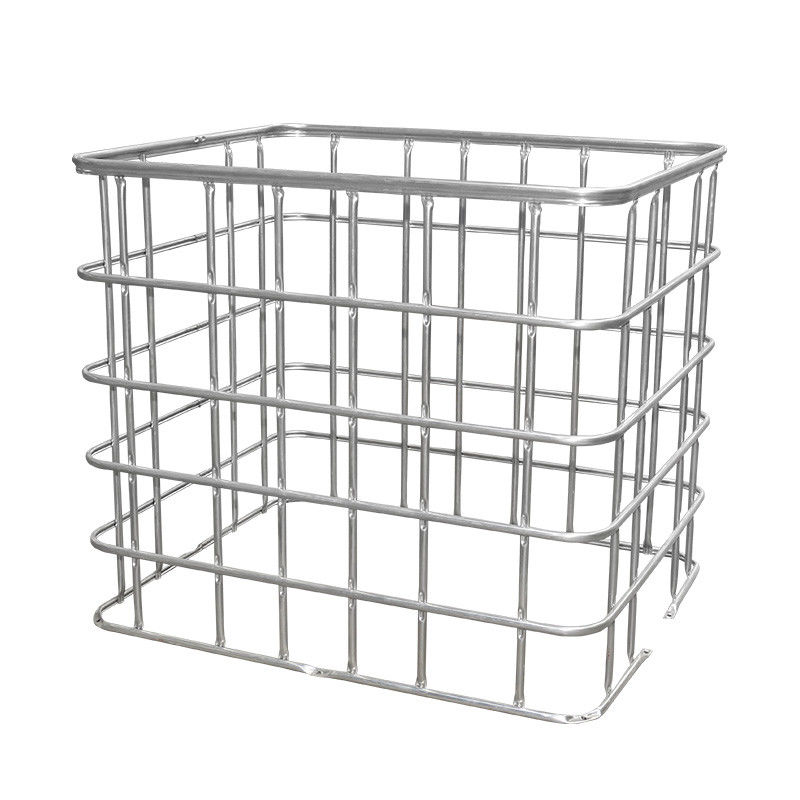

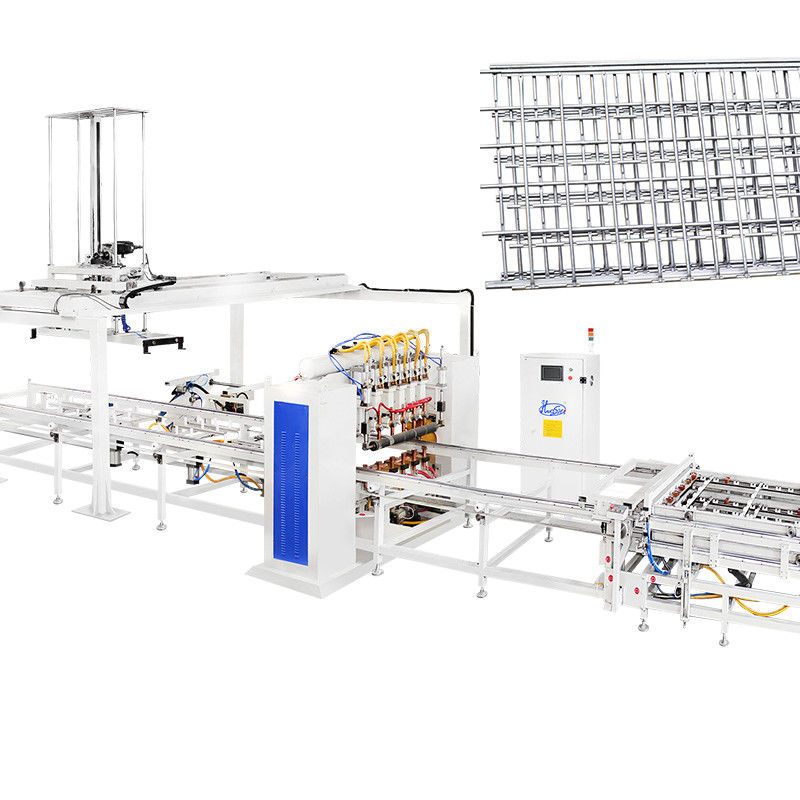

Hwashi IBC Cage Frame Automatic Welding Machine Automatic Production Line یک خط تولید ویژه برای قاب قفس IBC است. کل ماشین خط شامل جوش خودکار قاب قفس است.بازوی مکانیکی تخلیه میش، ساختار گردش شبکه، ماشین خم کردن فریم خودکار، ماشین قفل کردن، ماشین سوراخ کردن و سوراخ کردن، بازوی مکانیکی متحرک خط تولید خودکار.کل خط فقط به 2-3 نفر نياز داره. اپراتور فقط نیاز به انجام بارگذاری مواد به ماشین جوشکاری فریم، و انجام تخلیه در پایان خط.همچنین ما می توانیم این خط را با دستگاه جوشکاری اتوماتیک قاب پایه و بازوی مکانیکی تخلیه اتوماتیک برای قاب پایه مجهز کنیم.

دستگاه خم کردن قاب IBC دو ایستگاه عمودی

دستگاه خم کردن دو ایستگاه قاب قفس IBC تحت پردازش جامع قرار می گیرد تا نه تنها دقت بالا در خم کردن را تضمین کند بلکه عملیات پایدار و کارایی قابل توجهی را نیز تضمین کند.

بغل صاف را به شکل مربع خم کنید

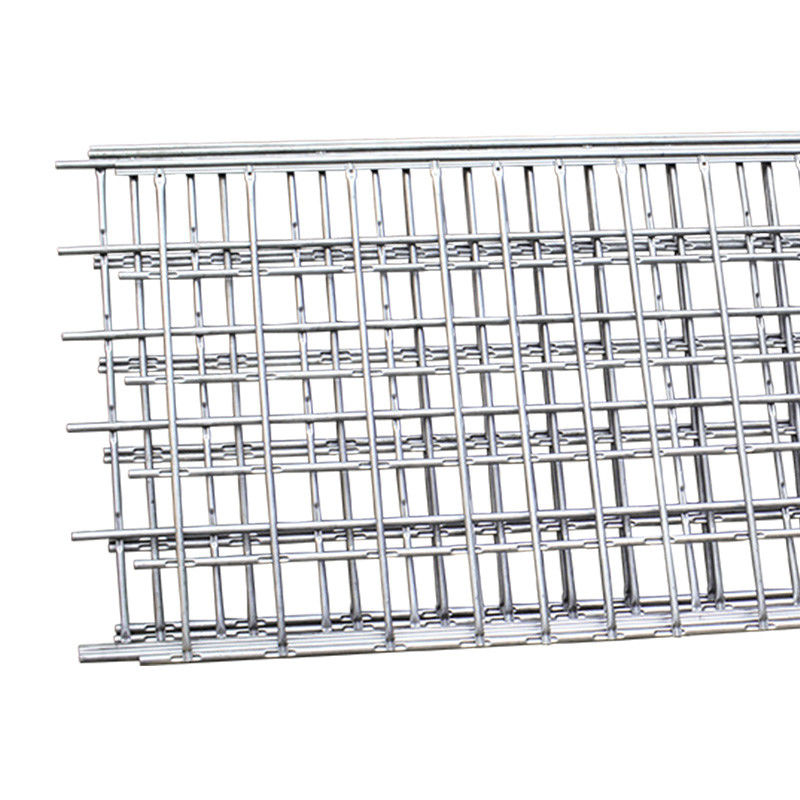

ماشین خم کردن به طور ماهرانه، شبکه صاف را به یک قاب معادل مربع تبدیل می کند.دستیابی به روند خم کردن در حدود 20-25 ثانیه برجسته بهره وری ماشین و توانایی تولید سریع.

پرتو خم

• برای اطمینان از زاویه خم شدن از پرتو خم شده CNC استفاده می شود.

• هر قالب بر روی پرتوی خم شده می تواند برای حدود 3 میلی متر به سمت بالا و پایین تنظیم شود تا محدوده خم شدن را افزایش دهد.

• طراحی قالب 120 درجه هر زاویه خم شدن را صاف تر می کند.

قاب خم

قاب ماشین دارای یک طراحی مستطیل قوی است، دارای ستون های فولادی ضخیم تر و یک پنل پوشش به شکل درب است، که اطمینان از محکم بودن و ثبات استثنایی است.

ایستگاه فشار هیدرولیکی

به طور خاص برای خم کردن میش های مخزن پالت طراحی شده است، ماشین خم کردن IBC آنها را به صورت مربع مستطیل با ابعاد دقیق (1200±5mm) × ((1000±5mm) شکل می دهد.این ایستگاه هیدرولیکی عملکرد مطلوب خم را تضمین می کند.

دستگاه قفل قاب قفس IBC
دستگاه قفل قاب قفس IBC به دقت به عنوان یک واحد منسجم ساخته شده است، با دقت استثنایی در ورودی، قدرت قفل قوی،و ترکیبی از ثبات و بهره وری در طول کار.

کارایی و کیفیت قفل کردن

بازوی تنظیم پذیر:

با توجه به طرح های مختلف قفس فلزی IBC، بازوی تنظیم پذیر، محدوده کاری ماشین را گسترش می دهد.
طراحی هیدرولیک و پنوماتیک بازوی قفل کننده باعث افزایش کارایی ماشین می شود.
بازوی قفل نیز برای اتصال خودکار دو طرف لوله طراحی شده است.
قالب های هیدرولیکی:
این قالب دارای سیستم هیدرولیکی است که باعث ایجاد نقاط محکم برای لوله می شود و از ترک قفس فلزی جلوگیری می کند.

ایستگاه فشار هیدرولیکی:
مجهز به یک دستگاه ارسال خودکار، ایستگاه فشار هیدرولیک اطمینان از یک فرآیند تولید صاف و کارآمد برای قفس های فلزی است.

ماشین ساخت و سوراخ کردن قاب قفس IBC
ماشین سوراخ سازی و سوراخ کردن قاب قفس IBC برای تشکیل سوراخ در قاب استفاده می شود ، بنابراین قاب کامل می تواند بر روی قاب پایه ثابت شود.
کارایی و کیفیت حفاری
دستگاه سوراخ کردن و سوراخ کردن با استفاده از نیروی هیدرولیک است. حدود 25-30 ثانیه طول می کشد تا فرآیند کامل تکمیل شود.
a. سر فشار با قالب فشار
ب. ایستگاه هیدرولیک
c. پنل مکان یابی سر ضربه
سمت چپ و راست، پانل تنظیم شده جلو و عقب می تواند موقعیت ضربه زدن را در محدوده استفاده گسترده تر انجام دهد.

IBC قفس پایه فریم جوش ماشین
طراحی ماشین جوشکاری فریم پایه، ساختار افقی و 7 سر جوشکاری را برای تکمیل جوشکاری فریم پایه اتخاذ می کند. اپراتور فقط نیاز به بارگذاری و تخلیه محصول دارد.ماشين به طور خودکار جوشکاري رو انجام ميده.

مشخصات محصول:
1. این طرح ساختار افقی و 7 سر جوش برای تکمیل جوش چارچوب پایه را اتخاذ می کند. اپراتور فقط نیاز به بارگذاری دارد.
2. پالت جوش داده شده به طور خودکار تخلیه می شود. ماشین به طور خودکار جوش می دهد.
3. این دستگاه 3 مجموعه از قدرت MF DC 250KVA را اتخاذ می کند. این ماشین به افزایش کیفیت محصول و نرخ تولید کمک می کند، هزینه تولید را کاهش می دهد.
4. حل مشکل کیفیت جوش ناپایدار ناشی از کار دستی. نرخ تولید بالاتر و سطح اتوماسیون.

ویژگی های محصول - سیستم ارسال مخزن:
1این سیستم مناسب برای کارخانه هایی است که کارگاه ماشین های تنفس و کارگاه قفس را از هم جدا می کنند.
2مخازن آزمایش توسط کانویر به کارگاه قفس منتقل می شوند بدون نیاز به مداخله انسانی.
3. سيستم ارسال تانک
4.IBC منطقه قرار دادن قفس خم شده، فشرده و سوراخ شده
5.محل ذخیره پالت های جوشیده
6. مسیر جمع آوری پالت اتوماتیک
7.پالت جوش
8. قفس چرخان و منطقه جمع آوری پالت عبور امن
9. منطقه ذخیره پلت پلیت / تغذیه اتوماتیک
