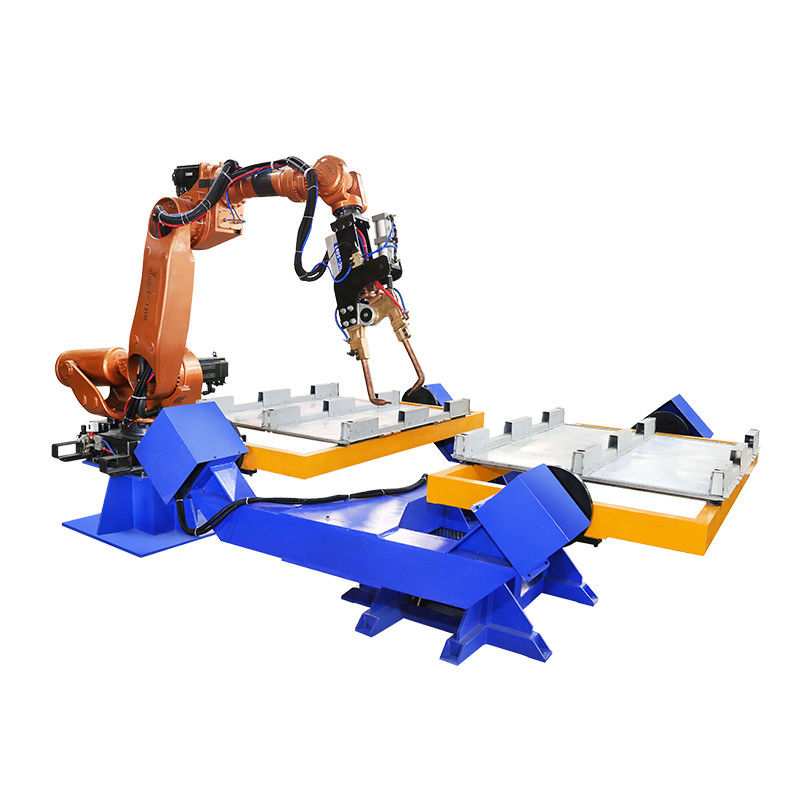

ماشین جوش نقطه ای ورق فلزی HWASHI 165KG
شرحربات جوش نقطه ای
ربات جوش نقطه ای می تواند با دستگاه جوش MIG، دستگاه جوش TIG، جوش نقطه ای، دستگاه جوش آلومینیوم و دستگاه جوش لیزر ترکیب شود.
پارامتر فنی ربات جوش نقطه ای
|
مدل
|
HS-R6-08
|
HS-R6-10
|
HS-R6-20
|
HS-R6-50
|
HS-R6-165
|
|
DOF
|
6
|
|
حالت رانندگی
|
AC Servo Driving
|
|
بار موثر
|
8 کیلوگرم
|
10 کیلوگرم
|
20 کیلوگرم
|
50 کيلوگرم
|
165 کیلوگرم
|
|
دقت تکرار
|
±0.05mm
|
|
شعاع کار
|
1400 میلی متر
|
1589mm
|
1595 میلی متر
|
۱۹۵۰ میلی متر
|
۲۴۸۳ میلی متر
|
|
وزن
|
180 کیلوگرم
|
180 کیلوگرم
|
290 کیلوگرم
|
۶۰۰ کیلوگرم
|
1300 کیلوگرم
|
|
محدوده حرکت ((°)
|
J1
|
±170
|
±170
|
±170
|
±180
|
±180
|
|
J2
|
± 120 ~ 85
|
±120~-80
|
±132~-95
|
±130~-90
|
±80~-60
|
|
J3
|
±85~-165
|
±85~-165
|
±73~-163
|
±75~-210
|
±80~-190
|
|
J4
|
±180
|
±180
|
±180
|
±360
|
±360
|
|
J5
|
±135
|
±135
|
±133
|
± 115
|
± 115
|
|
J6
|
±360
|
±360
|
±360
|
±360
|
±360
|
|
حداکثر سرعت ((°/s)
|
J1
|
130
|
130
|
147
|
158
|
100
|
|
J2
|
130
|
130
|
100
|
149
|
90
|
|
J3
|
130
|
130
|
135
|
130
|
104
|
|
J4
|
270
|
270
|
300
|
215
|
144
|
|
J5
|
170
|
170
|
198
|
251
|
160
|
|
J6
|
455
|
455
|
194
|
365
|
215
|
|
قدرت
|
4KVA
|
4KVA
|
6KVA
|
14KVA
|
31KVA
|
|
ولتاژ
|
380 ولت یا 220 ولت
|
|
فرکانس
|
50Hz یا 60Hz
|
جریان کارازSربات جوشکاری
1) بارگذاری دستی قطعه کار به تخته ثابت در ایستگاه 1؛
2) شروع جوش
3) ربات و دستگاه جوشکاری بر روی قطعه کار بر اساس برنامه پیش تنظیم جوشکاری انجام می دهند؛
4) جوش تمام شد
5) در حالی که ایستگاه 1 جوش داده می شود، ایستگاه 2 بارگیری و نصب قطعه کار را همزمان انجام می دهد. دو ایستگاه به طور متناوب کار می کنند.
6) کار چرخه ای
فرآیند جوشازSربات جوشکاری
ربات های HWASHI حداکثر محدوده کار را فراهم می کنند و می توانند از چندین سمت نصب شوند تا انعطاف پذیری سیستم را افزایش دهند.منابع انرژی جوش مختلف می توانند برای پاسخگویی به نیازهای مختلف جوش و تحقق فرآیندهای جوش مختلف مطابقت داشته باشند.
اثر استفادهازSربات جوشکاری
1. طرح میز ثابت ایستگاه دوگانه می تواند مدت طولانی جوش مداوم را تحقق بخشد ، بهره وری جوش و کیفیت جوش به طور قابل توجهی بهبود یافته است.
2. میز ثابت به دست می آورد workpiece clamping در یک زمان، و به طور خودکار به دست می آورد جوش متناوب از محصول، به طوری که تغییر شکل به طور موثر کنترل می شود.
3این دستگاه می تواند جوش خودکار را با بارگذاری دستی مواد به دست آورد. همچنین می تواند کیفیت جوش و کارایی جوش را بهبود بخشد. چه بیشتر، می تواند هزینه تولید را کاهش دهد.مشکل کیفیت ناپایدار و بهره وری پایین تولید ناشی از کار دستی خالص حل شده است.
4. ربات جایگزین جوش دستی است. صنعت جوش یک صنعت با خطر بالا است، دمای بالا، نور قوس و دود جوش تاثیر خاصی بر سلامت جسمی و روانی کارگران دارد؛
5این یک روند اجتناب ناپذیر برای استفاده از روبات ها برای جایگزین کردن روبات های جوش در جوش است، که نه تنها ارتقاء بازار، بلکه نیاز به ارتقاء تکنولوژی است.

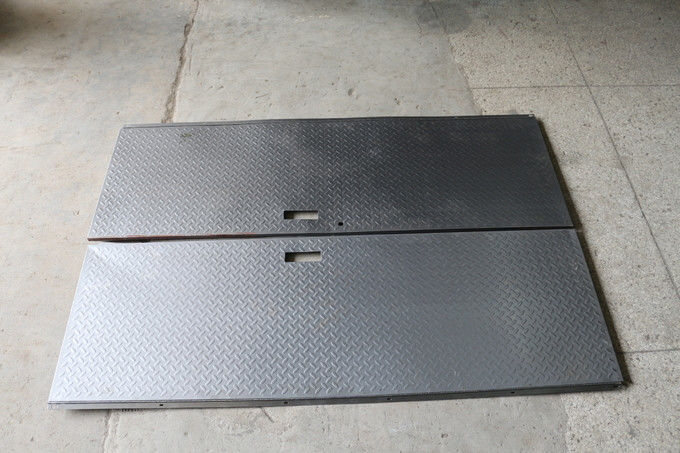

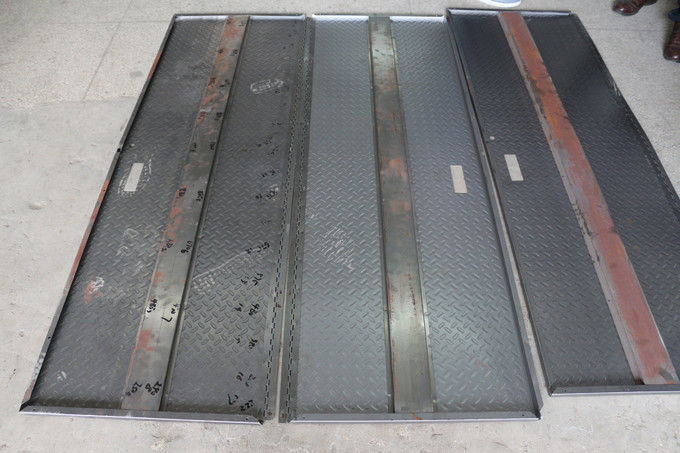

نمونه های جوشازSربات جوشکاری
سایر تجهیزات مربوط بهدرSربات جوشکاری
موقیعت جوشکاری
1این می تواند در هماهنگی با ربات کار کند تا سرعت و حالت جوش ثابت را تضمین کند و کیفیت جوش بالاتر را فراهم کند.
2. استفاده از موتور سرو وارداتی با کاهش دهنده دقیق بالا، دقت چرخش بالا، موقعیت دقیق، و ظرفیت حامل قوی.
3با چرخش قطعه کار ثابت بر روی میز کار به زاویه جوش مورد نیاز.
فراهم کردن محور هفتم از ماشین سفارشی
1• افزایش محدوده کاری ربات برای حل معایب محدوده کاری محدود ناشی از محدوده حرکتی محدود ربات.
2. نصب ریل اسلاید ربات: ربات می تواند به تنهایی راه برود یا با منبع برق جوش و کابینت کنترل ربات به طور کلی مطابق با شرایط کار در محل مشتریان راه برود.
3مکانیسم محافظتی ویژه برای جلوگیری از پاشیدن جوش یا گرد و غبار در هوا که باعث ضربه بد قطعات دقیق می شود.
4برای انطباق با شرایط مختلف مشتریان مختلف، قادر به انجام پیکربندی و نصب مختلف برای مشتری.
ادغام ربات
علاوه بر سیستم های ربات های هواشی، ما می توانیم با مارک های بین المللی ربات ها نیز ادغام شویم تا راه حل های کامل ربات های جوشکاری را ارائه دهیم.
کیس های ربات و نمونه های جوش
