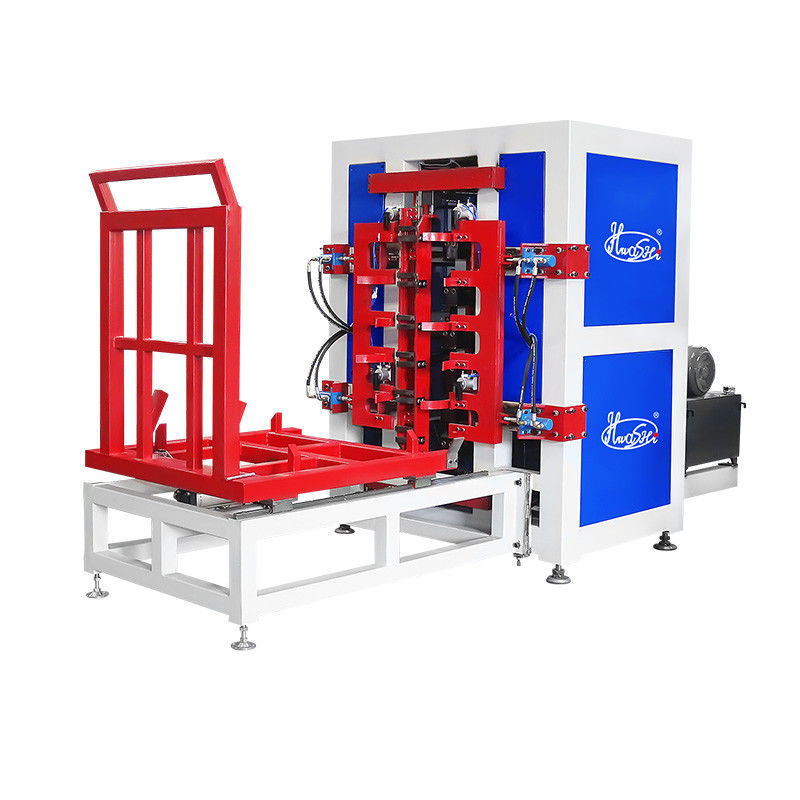

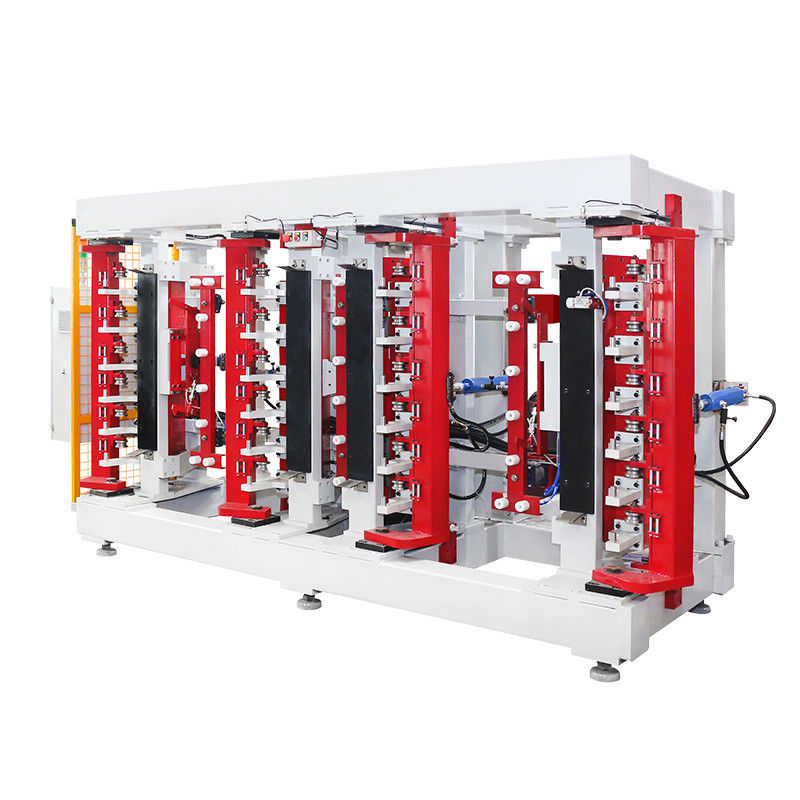

توضیحات از دستگاه قفل قاب قفس IBC
دستگاه قفل قاب قفس IBC با دقت به عنوان یک واحد منسجم ساخته شده است که دارای دقت استثنایی در جاگذاری، استحکام قفل قوی و ترکیبی بدون درز از ثبات و کارایی در حین کار است.
دستگاه قفل قاب قفس IBC نمونه هایی از دستگاه قفل قاب قفس IBC
پارامتر فنی دستگاه قفل قاب قفس IBC
| موارد |
داده ها |
| حداکثرارتفاع کار |
1200 میلی متر |
| روش بارگذاری |
دستی: درج دستی و بارگذاری دستی
خودکار: درج و بارگذاری خودکار
|
| شکل قفل |
بیرون گرد و داخل آن پشت دندانه (سفارشی) است |
| کارایی قفل کردن |
25-30 ثانیه |
| نیروی قفل |
هیدرولیک + پنوماتیک |
| شماره اپراتور مورد نیاز |
دفترچه راهنما: 1 نفر اتوماتیک: 0
|
توضیحات ازدستگاه سوراخ زنی و پانچ قاب قفس IBC
برای ایجاد سوراخ روی قاب از دستگاه سوراخ‌سازی و پانچ قفس IBC استفاده می‌شود، بنابراین می‌توان قاب کامل را روی قاب پایه ثابت کرد.
دستگاه سوراخ سازی و پانچ قاب قفس IBC

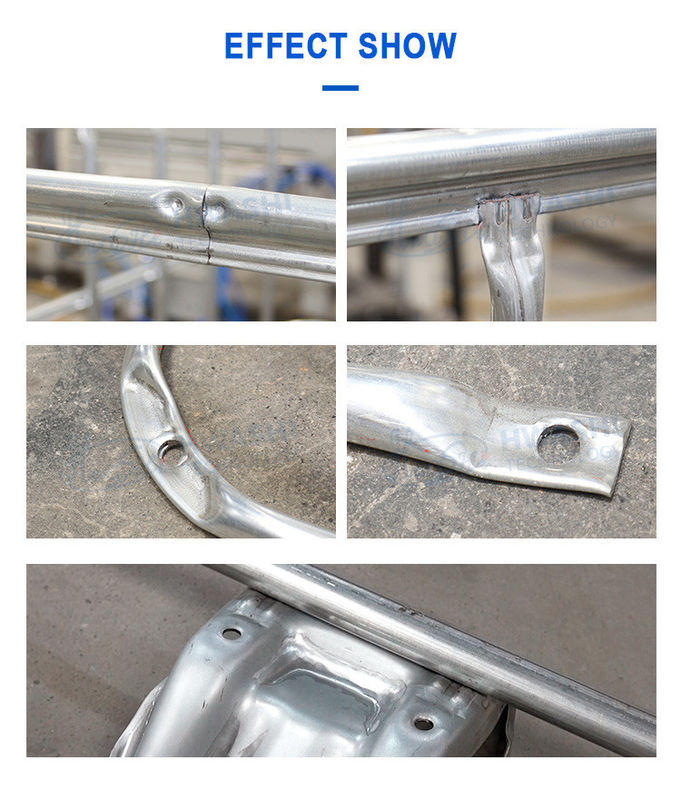

نمونه ها از دستگاه سوراخ سازی و پانچ فریم
امکانات از دستگاه سوراخ سازی و پانچ فریم
دستگاه سوراخ ساز و پانچ قاب از نیروی هیدرولیک استفاده می کند.حدود 25 تا 30 ثانیه طول می کشد تا فرآیند کامل تکمیل شود.
1. سر پرس با قالب پرس
2. ایستگاه هیدرولیک
3. پانچ کردن سر پانل مکان یابی
پارامتر فنی دستگاه سوراخ‌سازی و پانچ فریم
| موارد |
داده ها |
| حداکثراندازه کاری |
1200x1000mm (تلرانس ± 5mm) |
| روش بارگذاری |
دستی / اتوماتیک |
| مشت زدن شکل |
سفارشی |
| کارایی مشت زدن |
30-35 ثانیه |
| نیروی مشت زدن |
هیدرولیک + پنوماتیک |
| شماره اپراتور مورد نیاز |
دفترچه راهنما: 1 نفر اتوماتیک: 0
|

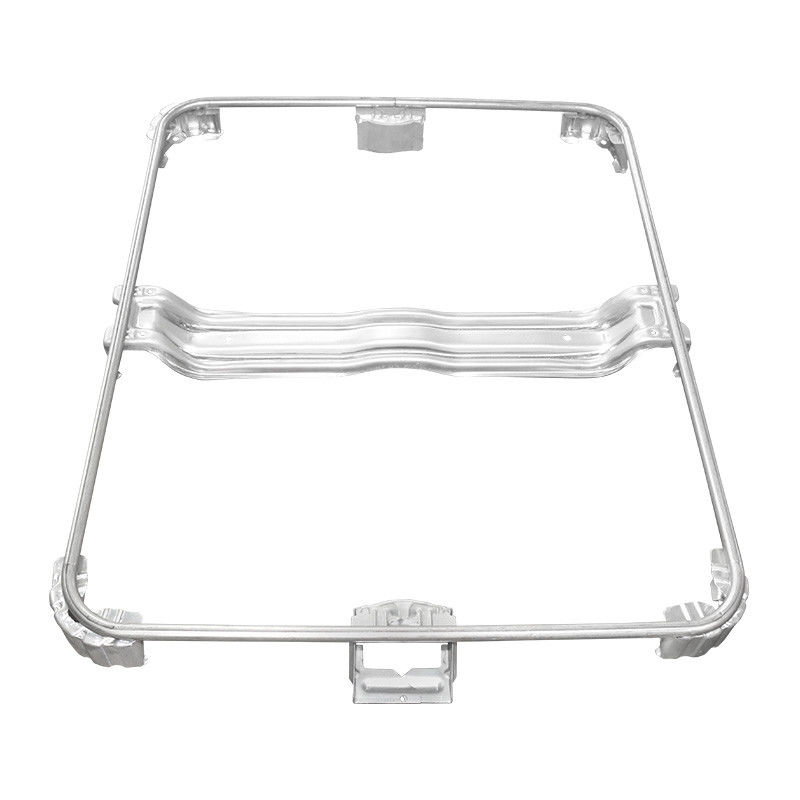

توضیحات ازدستگاه جوش قاب پایه قفس IBC
طراحی دستگاه جوش قاب پایه ساختار افقی و 7 سر جوش را برای تکمیل جوش قاب پایه اتخاذ می کند. اپراتور فقط باید محصول را بارگیری و تخلیه کند.دستگاه جوشکاری را به صورت خودکار انجام می دهد.
دستگاه جوش قاب پایه قفس IBC نمونه دستگاه جوش قاب پایه قفس IBC
ویژگی های دستگاه جوش قاب پایه قفس IBC:
1. طراحی ساختار افقی و 7 سر جوش را برای تکمیل جوش قاب پایه اتخاذ می کند.اپراتور فقط باید بارگیری کند.
2. پالت جوش داده شده به طور خودکار تخلیه می شود.دستگاه جوشکاری را به صورت خودکار انجام می دهد.
3. 3 مجموعه از توان MF DC 250KVA را می پذیرد.این دستگاه به افزایش کیفیت محصول و نرخ تولید کمک می کند و هزینه تولید را کاهش می دهد.
4. مشکل کیفیت جوش ناپایدار ناشی از کار دستی را حل کنید.نرخ تولید و سطح اتوماسیون بالاتر.
پارامتر فنی دستگاه جوش قاب پایه قفس IBC
| نام محصول |
خط تولید قاب IBC |
سبک |
تک ردیف / دو ردیف |
| حداکثر عرض جوش |
1200 میلی متر |
حداکثر طول جوش |
4250 میلی متر |
| نام تجاری |
هواشی |
رنگ |
آبی/زرد/سفارشی |
| قدرت مجهز |
350kVA/400kVA |
محل تولید |
استان ژجیانگ، چین |
| ولتاژ |
3p 380 ولت |
مواد |
لوله گالوانیزه |
| تیک بودن لوله |
1-2 میلی متر |
سیکل وظیفه |
20% |
| قطر لوله |
14-20 میلی متر |
فرکانس |
50 هرتز / 60 هرتز |
| روش بارگذاری لوله |
دستی / 2 کار |
اندازه کابل |
≥70mm3 |
| ظرفیت کاری |
350-450 (480-550) عدد / 8 ساعت |
اندازه لوله هوا |
G1 |
| تقاضای نیروی کار |
2-3 کار |
اندازه لوله آب |
G1 1/4 |
توضیحات ازدستگاه خم کن لوله اتوماتیک
فشرده سازی اتوماتیک لوله و خمش مضاعف برای قاب IBC TOTES یک دستگاه سفارشی ویژه برای پردازش لوله پایه IBC است.این می تواند به تغذیه کامل لوله اتوماتیک، کوچک شدن انتهای لوله، پرس هیدرولیک لوله، خم شدن لوله دو سر و فرآیند تخلیه خودکار دست یابد.بدون نیاز به اپراتوراین کمک می کند تا میزان تولید افزایش یابد و نیروی انسانی صرفه جویی شود.
دستگاه خم کن لوله اتوماتیک نمونه ای از دستگاه خم کن لوله اتوماتیک
توضیحات ازدستگاه تست نشت تانک IBC
مخزن IBC توسط خط نقاله به دستگاه تست نشتی تحویل داده می شود.ما از تست بصری و روش تشخیص فشار تفاضلی برای تعیین اینکه آیا محصول واجد شرایط است یا خیر استفاده خواهیم کرد.محصول فاقد صلاحیت به طور خودکار از خط خارج می شود.سطح اتوماسیون بالا و دقت بالا در تست نشتی.
دستگاه تست نشت تانک IBC
خط نقاله تست بصری
پارامتر فنی دستگاه تست نشت مخزن IBC
| منمورد |
پارامتر فنی |
| نیروی مورد نیاز |
380V 50H z 12KW |
| روش تغذیه |
خودکار / دستی |
| روش تشخیص |
تشخیص فشار دیفرانسیل + تشخیص بصری |
| منبع فشار |
فشار هوا |
| کارایی تشخیص |
55-75 |
توضیحات ازدستگاه تست ارتعاش
دستگاه تست ارتعاش مخزن IBC می تواند محیط آزمایش را با هدایت سکو به سمت بالا و پایین ارتعاش از طریق موتور شبیه سازی کند.این می تواند دو IBC را برای شبیه سازی حداکثر بار 3 تن قرار دهد.
دستگاه تست ارتعاش
ویژگی های The دستگاه تست ارتعاش:
1) تست شبیه سازی ارتعاش بالا و پایین پذیرفته شد.
2) دستگاه رابط انسان و ماشین + حالت کنترل برنامه نویسی PLC، درجه بالایی از اتوماسیون را اتخاذ می کند.
3) شما می توانید زمان تست و فرکانس ارتعاش را با توجه به نیاز خود تنظیم کنید.
داده های تکنیکیازدستگاه تست ارتعاش:
| اقلام |
داده های تکنیکی |
| نیروی مورد نیاز |
380 ولت 50 هرتز 18 کیلووات |
| قدرت موتور |
15 کیلووات |
| حداکثرشماره قاب تست |
2 عدد (2000 کیلوگرم) |
| زمان تست |
0 تا 1 ساعت |
| دامنه دامنه |
5±25 میلی متر |
| محدوده فرکانس |
2-5 هرتز (100-300 دور در دقیقه) |
| اندازه پلت فرم |
1200x1200mm |

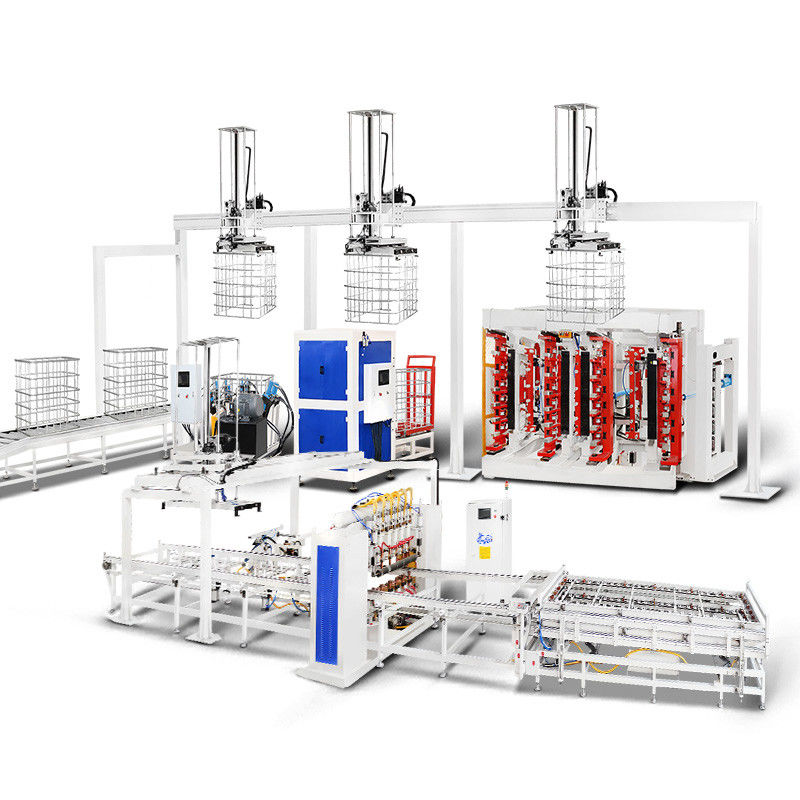

سایر ماشین های مربوط به خط تولید اتوماتیک قاب IBC Cage
توضیحات ازدستگاه شکل دهی لوله بلند
دستگاه شکل دهی لوله بلند یک دستگاه سفارشی ویژه برای پردازش لوله IBC است.این می تواند به تغذیه کامل لوله اتوماتیک، کوچک شدن انتهای لوله، پرس هیدرولیک لوله و فرآیند تخلیه خودکار دست یابد.بدون نیاز به اپراتوراین کمک می کند تا میزان تولید افزایش یابد و نیروی انسانی صرفه جویی شود.
دستگاه شکل دهی لوله بلند
نمونه های دستگاه شکل دهی لوله بلند
پارامتر فنی دستگاه شکل دهی لوله بلند
| موارد |
پارامتر |
| قطر لوله |
لوله گرد 18 میلی متر (سفارشی) |
| فشار دادن منبع |
هیدرولیک |
| فشار دادن علامت شماره |
20 |
| عملکرد کوچک شدن |
آره |
| شماره پردازش هر زمان |
2 عدد |
| بهره وری |
12-15 ثانیه / 2 عدد |
شرح ماشین شکل دهی لوله کوتاه
دستگاه شکل دهی اتوماتیک لوله کوتاه یک دستگاه سفارشی ویژه برای پردازش لوله IBC است.این می تواند به تغذیه کامل لوله اتوماتیک، شکل گیری و برش انتهای لوله، پرس هیدرولیک لوله و فرآیند تخلیه خودکار دست یابد.بدون نیاز به اپراتوراین کمک می کند تا میزان تولید افزایش یابد و نیروی انسانی صرفه جویی شود.
دستگاه شکل دهی لوله کوتاه نمونه دستگاه شکل دهی لوله کوتاه
پارامتر فنی دستگاه شکل دهی لوله کوتاه
| موارد |
پارامتر |
| قطر لوله |
لوله گرد 18 میلی متر (سفارشی) |
| فشار دادن منبع |
هیدرولیک |
| فشار دادن علامت شماره |
8 |
| عملکرد کوچک شدن |
آره |
| شماره پردازش هر زمان |
2 عدد |
| بهره وری |
12-15 ثانیه / 2 عدد |
